# Atomikos-XA事务恢复
说事务恢复流程之前，我们来讨论下，会啥会出现事务恢复？XA二阶段提交协议不是强一致性的吗？要解答这个问题，我们就要来看看XA二阶段协议有什么问题？
### 问题一 ：单点故障
由于协调者的重要性，一旦协调者TM发生故障。参与者RM会一直阻塞下去。尤其在第二阶段，协调者发生故障，那么所有的参与者还都处于锁定事务资源的状态中，而无法继续完成事务操作。（如果是协调者挂掉，可以重新选举一个协调者，但是无法解决因为协调者宕机导致的参与者处于阻塞状态的问题）
### 问题二 ：数据不一致
数据不一致。在二阶段提交的阶段二中，当协调者向参与者发送commit请求之后，发生了局部网络异常或者在发送commit请求过程中协调者发生了故障，这回导致只有一部分参与者接受到了commit请求。而在这部分参与者接到commit请求之后就会执行commit操作。但是其他部分未接到commit请求的机器则无法执行事务提交。于是整个分布式系统便出现了数据不一致性的现象。
### 如何解决？
解决的方案简单，就是我们在事务的操作的每一步，我们都需要对事务状态的日志进行人为的记录，我们可以把日志记录存储在我们想存储的地方，可以是本地存储，也可以中心化的存储。atomikos的开源版本，我们之前也分析了，它是使用内存 + file的方式，存储在本地，这样的话，如果在一个集群系统里面，如果有节点宕机，日志又存储在本地，所以事务不能及时的恢复（需要重启服务）。
#### Atomikos 多场景下事务恢复。
Atomikos 提供了二种方式，来应对不同场景下的异常情况。

- 场景一：服务节点不宕机，因为其他的原因，产生需要事务恢复的情况。这个时候才要定时任务进行恢复。
具体的代码 `com.atomikos.icatch.imp.TransactionServiceImp.init()` 方法，会初始化一个定时任务，进行事务的恢复。

```
public synchronized void init ( Properties properties ) throws SysException
    {
    shutdownInProgress_ = false;
    control_ = new com.atomikos.icatch.admin.imp.LogControlImp ( (AdminLog) this.recoveryLog );
        ConfigProperties configProperties = new ConfigProperties(properties);
        long recoveryDelay = configProperties.getRecoveryDelay();
    recoveryTimer = new PooledAlarmTimer(recoveryDelay);
    recoveryTimer.addAlarmTimerListener(new AlarmTimerListener() {
            @Override
            public void alarm(AlarmTimer timer) {
                //进行事务恢复
                performRecovery();
                                         }
        });
    TaskManager.SINGLETON.executeTask(recoveryTimer);
    initialized_ = true;
    }
```

- 最终会进入`com.atomikos.datasource.xa.XATransactionalResource.recover()` 方法。

```
public void recover() {
    XaResourceRecoveryManager xaResourceRecoveryManager = XaResourceRecoveryManager.getInstance();
    if (xaResourceRecoveryManager != null) { //null for LogCloud recovery
        try {
            xaResourceRecoveryManager.recover(getXAResource());
            } catch (Exception e) {
                refreshXAResource(); //cf case 156968
            }
     }
    }
```

- 场景二: 当服务节点宕机重启动过程中进行事务的恢复。具体实现在`com.atomikos.datasource.xa.XATransactionalResource.setRecoveryService()`方法里面。

```
@Override
public void setRecoveryService ( RecoveryService recoveryService )
            throws ResourceException
    {
    if ( recoveryService != null ) {
        if ( LOGGER.isTraceEnabled() ) LOGGER.logTrace ( "Installing recovery service on resource "
+ getName () );
        this.branchIdentifier=recoveryService.getName();
    //进行事务恢复
        recover();
    }
}
```

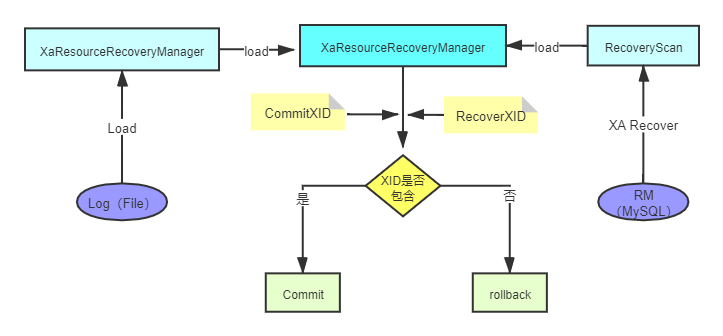

#### com.atomikos.datasource.xa.XATransactionalResource.recover() 流程详解。
![](https://cdn.nlark.com/yuque/0/2021/png/485026/1609737576016-fc766b0c-0f33-468e-8a03-fee27fcb04d5.png#align=left&display=inline&height=65&margin=%5Bobject%20Object%5D&originHeight=336&originWidth=723&size=0&status=done&style=none&width=140)
主代码：
```
public void recover(XAResource xaResource) throws XAException {
// 根据XA recovery 协议获取 xid
    List<XID> xidsToRecover = retrievePreparedXidsFromXaResource(xaResource);
    Collection<XID> xidsToCommit;
    try {
    // xid 与日志记录的xid进行匹配
        xidsToCommit = retrieveExpiredCommittingXidsFromLog();
        for (XID xid : xidsToRecover) {
            if (xidsToCommit.contains(xid)) {
    //执行 XA commit xid 进行提交
                replayCommit(xid, xaResource);
            } else {
                attemptPresumedAbort(xid, xaResource);
            }
        }
    } catch (LogException couldNotRetrieveCommittingXids) {
        LOGGER.logWarning("Transient error while recovering - will retry later...", couldNotRetrieveCommittingXids);
    }
}
```

- 我们来看一下如何根据 `XA recovery 协议获取RM端存储的xid`。进入方法 `retrievePreparedXidsFromXaResource(xaResource)`, 最后进入 `com.atomikos.datasource.xa.RecoveryScan.recoverXids()`方法。

```
public static List<XID> recoverXids(XAResource xaResource, XidSelector selector) throws XAException {
        List<XID> ret = new ArrayList<XID>();
    boolean done = false;
    int flags = XAResource.TMSTARTRSCAN;
    Xid[] xidsFromLastScan = null;
    List<XID> allRecoveredXidsSoFar = new ArrayList<XID>();
    do {
        xidsFromLastScan = xaResource.recover(flags);
        flags = XAResource.TMNOFLAGS;
        done = (xidsFromLastScan == null || xidsFromLastScan.length == 0);
        if (!done) {
// TEMPTATIVELY SET done TO TRUE
// TO TOLERATE ORACLE 8.1.7 INFINITE
// LOOP (ALWAYS RETURNS SAME RECOVER
// SET). IF A NEW SET OF XIDS IS RETURNED
// THEN done WILL BE RESET TO FALSE
        done = true;
        for ( int i = 0; i < xidsFromLastScan.length; i++ ) {
            XID xid = new XID ( xidsFromLastScan[i] );
        // our own XID implements equals and hashCode properly
          if (!allRecoveredXidsSoFar.contains(xid)) {
            // a new xid is returned -> we can not be in a recovery loop -> go on
            allRecoveredXidsSoFar.add(xid);
            done = false;
            if (selector.selects(xid)) {
                ret.add(xid);
            }
          }
        }
       }
    } while (!done);
        return ret;
}
```

- 我们重点关注`xidsFromLastScan = xaResource.recover(flags);` 这个方法，如果我们使用MySQL，那么久会进入 MysqlXAConnection.recover()方法。执行 `XA recovery xid` 语句来获取 xid。

```
protected static Xid[] recover(Connection c, int flag) throws XAException {
/*
         * The XA RECOVER statement returns information for those         XA transactions on the MySQL server that are in the PRE        PARED state. (See Section 13.4.7.2, ???XA
         * Transaction States???.) The output includes a row for e        ach such XA transaction on the server, regardless of wh        ich client started it.
         *
         * XA RECOVER output rows look like this (for an example x        id value consisting of the parts 'abc', 'def', and 7):
         *
         * mysql> XA RECOVER;
         * +----------+--------------+--------------+--------+
         * | formatID | gtrid_length | bqual_length | data |
         * +----------+--------------+--------------+--------+
         * | 7 | 3 | 3 | abcdef |
         * +----------+--------------+--------------+--------+
         *
         * The output columns have the following meanings:
         *
         * formatID is the formatID part of the transaction xid
         * gtrid_length is the length in bytes of the gtrid part
        of the xid
         * bqual_length is the length in bytes of the bqual part
        of the xid
         * data is the concatenation of the gtrid and bqual parts         of the xid
         */
        boolean startRscan = ((flag & TMSTARTRSCAN) > 0);
        boolean endRscan = ((flag & TMENDRSCAN) > 0);
        if (!startRscan && !endRscan && flag != TMNOFLAGS) {
            throw new MysqlXAException(XAException.XAER_INVAL, Messages.getString("MysqlXAConnection.001"), null);
}
//
// We return all recovered XIDs at once, so if not  TMSTARTRSCAN, return no new XIDs
//
// We don't attempt to maintain state to check for TMNOFLAGS "outside" of a scan
//
        if (!startRscan) {
            return new Xid[0];
        }
        ResultSet rs = null;
        Statement stmt = null;
        List<MysqlXid> recoveredXidList = new ArrayList<MysqlXid>();
        try {
        // TODO: Cache this for lifetime of XAConnection
            stmt = c.createStatement();
            rs = stmt.executeQuery("XA RECOVER");
        while (rs.next()) {
            final int formatId = rs.getInt(1);
            int gtridLength = rs.getInt(2);
            int bqualLength = rs.getInt(3);
            byte[] gtridAndBqual = rs.getBytes(4);
            final byte[] gtrid = new byte[gtridLength];
            final byte[] bqual = new byte[bqualLength];

            if (gtridAndBqual.length != (gtridLength + bqualLength)) {
                throw new MysqlXAException(XAException.XA_RBPROTO, Messages.getString("MysqlXAConnection.002"), null);
}
            System.arraycopy(gtridAndBqual, 0, gtrid, 0, gtridLength);
            System.arraycopy(gtridAndBqual, gtridLength, bqual, 0, bqualLength);
            recoveredXidList.add(new MysqlXid(gtrid, bqual, formatId));
             }
            } catch (SQLException sqlEx) {
                throw mapXAExceptionFromSQLException(sqlEx);
            } finally {
                if (rs != null) {
                    try {
                        rs.close();
                    } catch (SQLException sqlEx) {
                    throw mapXAExceptionFromSQLException(sqlEx);
                    }
                }
                if (stmt != null) {
                    try {
                        stmt.close();
                    } catch (SQLException sqlEx) {
                        throw mapXAExceptionFromSQLException(sqlEx);
                    }
                }
            }
            int numXids = recoveredXidList.size();
            Xid[] asXids = new Xid[numXids];
           Object[] asObjects = recoveredXidList.toArray();
            for (int i = 0; i < numXids; i++) {
                asXids[i] = (Xid) asObjects[i];
            }
                return asXids;
          }
```

- **这里要注意如果Mysql的版本 <5.7.7 ,则不会有任何数据，在以后的版本中Mysql进行了修复,因此如果我们想要使用MySQL充当RM，版本必须 >= 5.7.7**，原因是:

> MySQL 5.6版本在客户端退出的时候，自动把已经prepare的事务回滚了，那么MySQL为什么要这样做？这主要取决于MySQL的内部实现，MySQL 5.7以前的版本，对于prepare的事务，MySQL是不会记录binlog的（官方说是减少fsync，起到了优化的作用）。只有当分布式事务提交的时候才会把前面的操作写入binlog信息，所以对于binlog来说，分布式事务与普通的事务没有区别，而prepare以前的操作信息都保存在连接的IO_CACHE中，如果这个时候客户端退出了，以前的binlog信息都会被丢失，再次重连后允许提交的话，会造成Binlog丢失，从而造成主从数据的不一致，所以官方在客户端退出的时候直接把已经prepare的事务都回滚了！

- 回到主线再从自己记录的事务日志里面获取XID

```
Collection<XID> xidsToCommit = retrieveExpiredCommittingXidsFromLog();
```

- 我们来看下获取事务日志里面的XID的retrieveExpiredCommittingXidsFromLog()方法。然后进入com.atomikos.recovery.imp.RecoveryLogImp.
getCommittingParticipants()方法。
```
public Collection<ParticipantLogEntry> getCommittingParticipants()
            throws LogReadException {
    Collection<ParticipantLogEntry> committingParticipants = new HashSet<ParticipantLogEntry>();
    Collection<CoordinatorLogEntry> committingCoordinatorLogEntries = repository.findAllCommittingCoordinatorLogEntries();
    for (CoordinatorLogEntry coordinatorLogEntry : committingCoordinatorLogEntries) {
        for (ParticipantLogEntry participantLogEntry : coordinatorLogEntry.participants) {
            committingParticipants.add(participantLogEntry);
        }
    }
    return committingParticipants;
   }
```
到这里我们来简单介绍一下，事务日志的存储结构。首先是
CoordinatorLogEntry,这是一次XA事务的所有信息实体类。
```
public class CoordinatorLogEntry implements Serializable {
    //全局事务id
    public final String id;

    //是否已经提交
    public final boolean wasCommitted;

    /**
         * Only for subtransactions, null otherwise.
         */
    public final String superiorCoordinatorId;

    //参与者集合
    public final ParticipantLogEntry[] participants;
    }
```
- 再来看一下参与者实体类 ParticipantLogEntry :
```
public class ParticipantLogEntry implements Serializable {
    private static final long serialVersionUID = 1728296701394899871L;
    /**
         * The ID of the global transaction as known by the transaction core.
         */
    public final String coordinatorId;
/**
     * Identifies the participant within the global transaction.
     */
    public final String uri;
/**
     * When does this participant expire (expressed in millis since Jan 1, 1970)?
     */
    public final long expires;
/**
     * Best-known state of the participant.
     */
    public final TxState state;
/**
     * For diagnostic purposes, null if not relevant.
     */
    public final String resourceName;
}
```
- 回到com.atomikos.recovery.xa.DefaultXaRecoveryLog.getExpiredCommittingXids()
方法，可以到获取了一次XA事务过程中，存储的事务日志中的xid。
```
public Set<XID> getExpiredCommittingXids() throws LogReadException {
    Set<XID> ret = new HashSet<XID>();
    Collection<ParticipantLogEntry> entries = log.getCommittingParticipants();
    for (ParticipantLogEntry entry : entries) {
        if (expired(entry) && !http(entry)) {
            XID xid = new XID(entry.coordinatorId, entry.uri);
            ret.add(xid);
        }
       }
        return ret;
      }
```
- 如果从RM中通过XA recovery取出的XID，包含在从事务日志中取出的XID，
则进行commit，否则进行rollback.
```
List<XID> xidsToRecover = retrievePreparedXidsFromXaResource(xaResource);
    Collection<XID> xidsToCommit;
    try {
        xidsToCommit = retrieveExpiredCommittingXidsFromLog();
        for (XID xid : xidsToRecover) {
            if (xidsToCommit.contains(xid)) {
                replayCommit(xid, xaResource);
            } else {
                attemptPresumedAbort(xid, xaResource);
            }
           }
          } catch (LogException couldNotRetrieveCommittingXids) {
            LOGGER.logWarning("Transient error while recovering - will retry later...", couldNotRetrieveCommittingXids);
}
```
- replayCommit 方法如下：
```
private void replayCommit(XID xid, XAResource xaResource) {
    if (LOGGER.isDebugEnabled()) LOGGER.logDebug("Replaying commit of xid: " + xid);
    try {
    //进行事务提交
        xaResource.commit(xid, false);
    //更新事务日志
        log.terminated(xid);
    } catch (XAException e) {
        if (alreadyHeuristicallyTerminatedByResource(e)) {
            handleHeuristicTerminationByResource(xid, xaResource, e, true);
        } else if (xidTerminatedInResourceByConcurrentCommit(e)) {
            log.terminated(xid);
        } else {
            LOGGER.logWarning("Transient error while replaying commit - will retry later...", e);
        }
       }
      }
```
- attemptPresumedAbort(xid, xaResource); 方法如下：
```
private void attemptPresumedAbort(XID xid, XAResource xaResource) {
    try {
        log.presumedAborting(xid);
        if (LOGGER.isDebugEnabled()) LOGGER.logDebug("Presumed abort of xid: " + xid);
        try {
        //进行回滚
            xaResource.rollback(xid);
        //更新日志状态
            log.terminated(xid);
        } catch (XAException e) {
            if (alreadyHeuristicallyTerminatedByResource(e)) {
                handleHeuristicTerminationByResource(xid, xaResource, e, false);
            } else if (xidTerminatedInResourceByConcurrentRollback(e)) {
            log.terminated(xid);
           } else {
            LOGGER.logWarning("Unexpected exception during recovery - ignoring to retry later...", e);
           }
        }
    } catch (IllegalStateException presumedAbortNotAllowedInCurrentLogState) {
        // ignore to retry later if necessary
    } catch (LogException logWriteException) {
        LOGGER.logWarning("log write failed for Xid: "+xid+", ignoring to retry later", logWriteException);
        }
    }
```
文章到此，已经写的很长很多了，我们分析了ShardingSphere对于XA方案，提供了一套SPI解决方案，对Atomikos进行了整合，也分析了Atomikos初始化流程，开始事务流程，获取连接流程，提交事务流程，回滚事务流程，事务恢复流程。
希望对大家理解XA的原理有所帮助。
