Apache ShardingSphere 是一套开源的分布式数据库中间件解决方案组成的生态圈，它由 JDBC、Proxy 和 Sidecar（规划中）这 3 款相互独立，却又能够混合部署配合使用的产品组成。它们均提供标准化的数据分片、分布式事务和数据库治理功能，可适用于如 Java 同构、异构语言、云原生等各种多样化的应用场景。

ShardingSphere 已于2020年4月16日成为 Apache 软件基金会的顶级项目。

------

话不多，接上篇，直接进入正题。
# Atomikos简单介绍
[Atomikos](https://www.atomikos.com/)，其实是一家公司的名字，提供了**基于JTA规范的XA分布式事务TM的实现。其旗下最著名的产品就是事务管理器**。产品分两个版本：

- TransactionEssentials：开源的免费产品；

- ExtremeTransactions：上商业版，需要收费。

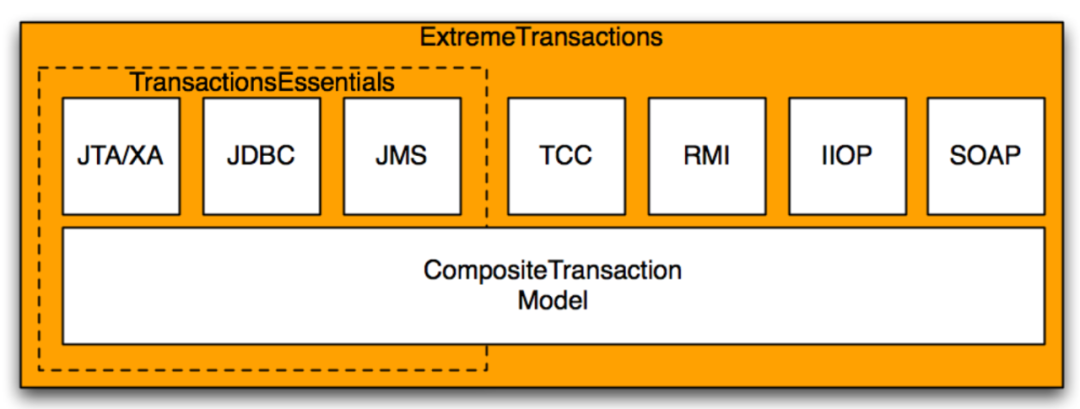

这两个产品的关系如下图所示：
![](https://cdn.nlark.com/yuque/0/2021/png/485026/1609736595838-16514098-fc90-4d5c-85b1-97cdf433629e.png#align=left&display=inline&height=409&margin=%5Bobject%20Object%5D&originHeight=409&originWidth=1080&size=0&status=done&style=none&width=1080)
ExtremeTransactions在TransactionEssentials的基础上额外提供了以下功能（重要的）：

- 支持TCC：这是一种柔性事务

- 支持通过RMI、IIOP、SOAP这些远程过程调用技术，进行事务传播。

- 事务日志云存储，云端对事务进行恢复，并且提供了完善的管理后台。

### org.apache.shardingsphere.transaction.xa.XAShardingTransactionManager详解
我们简单的来回顾下`org.apache.shardingsphere.transaction.spiShardingTransactionManager`
```
public interface ShardingTransactionManager extends AutoCloseable {
    /**
     * Initialize sharding transaction manager.
     *
     * @param databaseType database type
     * @param resourceDataSources resource data sources
     */
    void init(DatabaseType databaseType, Collection<ResourceDataSource> resourceDataSources);
    /**
     * Get transaction type.
     *
     * @return transaction type
     */
    TransactionType getTransactionType();
    /**
     * Judge is in transaction or not.
     *
     * @return in transaction or not
     */
    boolean isInTransaction();
    /**
     * Get transactional connection.
     *
     * @param dataSourceName data source name
     * @return connection
     * @throws SQLException SQL exception
     */
    Connection getConnection(String dataSourceName) throws SQLException;
    /**
     * Begin transaction.
     */
    void begin();
    /**
     * Commit transaction.
     */
    void commit();
    /**
     * Rollback transaction.
     */
    void rollback();
}
```
我们重点县关注`init`方法，从它的命名，你就应该能够看出来，这是整个框架的初始化方法，让我们来看看它是如何进行初始化的。
```
private final Map<String, XATransactionDataSource> cachedDataSources = new HashMap<>();
 private final XATransactionManager xaTransactionManager = XATransactionManagerLoader.getInstance().getTransactionManager();
    @Override
    public void init(final DatabaseType databaseType, final Collection<ResourceDataSource> resourceDataSources) {
        for (ResourceDataSource each : resourceDataSources) {
            cachedDataSources.put(each.getOriginalName(), new XATransactionDataSource(databaseType, each.getUniqueResourceName(), each.getDataSource(), xaTransactionManager));
        }
        xaTransactionManager.init();
    }
```

- 首先SPI的方式加载XATransactionManager的具体实现类，这里返回的就是`org.apache.shardingsphere.transaction.xa.atomikos.manager.AtomikosTransactionManager`。

- 我们在关注下 `new XATransactionDataSource（）` , 进入 `org.apache.shardingsphere.transaction.xa.jta.datasource。XATransactionDataSource`类的构造方法。

```
public XATransactionDataSource(final DatabaseType databaseType, final String resourceName, final DataSource dataSource, final XATransactionManager xaTransactionManager) {
        this.databaseType = databaseType;
        this.resourceName = resourceName;
        this.dataSource = dataSource;
        if (!CONTAINER_DATASOURCE_NAMES.contains(dataSource.getClass().getSimpleName())) {
            // 重点关注 1 ,返回了xaDatasource
            xaDataSource = XADataSourceFactory.build(databaseType, dataSource);
            this.xaTransactionManager = xaTransactionManager;
            // 重点关注2 注册资源
            xaTransactionManager.registerRecoveryResource(resourceName, xaDataSource);
        }
    }
```

- 我们重点来关注 `XADataSourceFactory.build(databaseType, dataSource)`，从名字我们就可以看出，这应该是返回`JTA规范里面的XADataSourc`,在ShardingSphere里面很多的功能，可以从代码风格的命名上就能猜出来，这就是优雅代码（吹一波）。不多逼逼，我们进入该方法。

```
public final class XADataSourceFactory {
    public static XADataSource build(final DatabaseType databaseType, final DataSource dataSource) {
        return new DataSourceSwapper(XADataSourceDefinitionFactory.getXADataSourceDefinition(databaseType)).swap(dataSource);
    }
}
```

- 首先又是一个SPI定义的 `XADataSourceDefinitionFactory`，它根据不同的数据库类型，来加载不同的方言。然后我们进入 `swap`方法。

```
public XADataSource swap(final DataSource dataSource) {
        XADataSource result = createXADataSource();
        setProperties(result, getDatabaseAccessConfiguration(dataSource));
        return result;
    }
```

- 很简明，第一步创建，`XADataSource`,第二步给它设置属性（包含数据的连接，用户名密码等），然后返回。

- 返回 `XATransactionDataSource` 类，关注`xaTransactionManager.registerRecoveryResource(resourceName, xaDataSource);` 从名字可以看出，这是注册事务恢复资源。这个我们在事务恢复的时候详解。

- 返回 `XAShardingTransactionManager.init()` ，我们重点来关注：
`xaTransactionManager.init();`,最后进入`AtomikosTransactionManager.init()`

```
public final class AtomikosTransactionManager implements XATransactionManager {
    private final UserTransactionManager transactionManager = new UserTransactionManager();
    private final UserTransactionService userTransactionService = new UserTransactionServiceImp();
    @Override
    public void init() {
        userTransactionService.init();
    }
}
```

- 进入`UserTransactionServiceImp.init()`

```
private void initialize() {
       //添加恢复资源 不用关心
        for (RecoverableResource resource : resources_) {
            Configuration.addResource ( resource );
        }
        for (LogAdministrator logAdministrator : logAdministrators_) {
            Configuration.addLogAdministrator ( logAdministrator );
        }
         //注册插件 不用关心
        for (TransactionServicePlugin nxt : tsListeners_) {
            Configuration.registerTransactionServicePlugin ( nxt );
        }
        //获取配置属性 重点关心
        ConfigProperties configProps = Configuration.getConfigProperties();
        configProps.applyUserSpecificProperties(properties_);
        //进行初始化
        Configuration.init();
    }
```

- 我们重点关注，获取配置属性。最后进入`com.atomikos.icatch.provider.imp.AssemblerImp.initializeProperties()`方法

```
@Override
    public ConfigProperties initializeProperties() {
         //读取classpath下的默认配置transactions-defaults.properties
        Properties defaults = new Properties();
        loadPropertiesFromClasspath(defaults, DEFAULT_PROPERTIES_FILE_NAME);
        //读取classpath下，transactions.properties配置，覆盖transactions-defaults.properties中相同key的值
        Properties transactionsProperties = new Properties(defaults);
        loadPropertiesFromClasspath(transactionsProperties, TRANSACTIONS_PROPERTIES_FILE_NAME);
        //读取classpath下，jta.properties，覆盖transactions-defaults.properties、transactions.properties中相同key的值
        Properties jtaProperties = new Properties(transactionsProperties);
        loadPropertiesFromClasspath(jtaProperties, JTA_PROPERTIES_FILE_NAME);
        //读取通过java -Dcom.atomikos.icatch.file方式指定的自定义配置文件路径，覆盖之前的同名配置
        Properties customProperties = new Properties(jtaProperties);
        loadPropertiesFromCustomFilePath(customProperties);
        //最终构造一个ConfigProperties对象，来表示实际要使用的配置
        Properties finalProperties = new Properties(customProperties);
        return new ConfigProperties(finalProperties);
    }
```

- 接下来重点关注， `Configuration.init()`， 进行初始化。

```
ublic static synchronized boolean init() {
        boolean startupInitiated = false;
        if (service_ == null) {
            startupInitiated = true;
           //SPI方式加载插件注册，无需过多关心
            addAllTransactionServicePluginServicesFromClasspath();
            ConfigProperties configProperties = getConfigProperties();
          //调用插件的beforeInit方法进行初始化话，无需过多关心
            notifyBeforeInit(configProperties);
          //进行事务日志恢复的初始化，很重要，接下来详解
            assembleSystemComponents(configProperties);
         //进入系统注解的初始化，一般重要
            initializeSystemComponents(configProperties);
            notifyAfterInit();
            if (configProperties.getForceShutdownOnVmExit()) {
                addShutdownHook(new ForceShutdownHook());
            }
        }
        return startupInitiated;
    }
```

- 我们先来关注 `assembleSystemComponents(configProperties);` 进入它，进入`com.atomikos.icatch.provider.imp.AssemblerImp.assembleTransactionService()`方法：

```
@Override
    public TransactionServiceProvider assembleTransactionService(
            ConfigProperties configProperties) {
        RecoveryLog recoveryLog =null;
       //打印日志
        logProperties(configProperties.getCompletedProperties());
       //生成唯一名字
        String tmUniqueName = configProperties.getTmUniqueName();
        long maxTimeout = configProperties.getMaxTimeout();
        int maxActives = configProperties.getMaxActives();
        boolean threaded2pc = configProperties.getThreaded2pc();
      //SPI方式加载OltpLog ，这是最重要的扩展地方，如果用户没有SPI的方式去扩展那么就为null
        OltpLog oltpLog = createOltpLogFromClasspath();
        if (oltpLog == null) {
            LOGGER.logInfo("Using default (local) logging and recovery...");
                        //创建事务日志存储资源
            Repository repository = createRepository(configProperties);
            oltpLog = createOltpLog(repository);
            //??? Assemble recoveryLog
            recoveryLog = createRecoveryLog(repository);
        }
        StateRecoveryManagerImp recoveryManager = new StateRecoveryManagerImp();
        recoveryManager.setOltpLog(oltpLog);
           //生成唯一id生成器，以后生成XID会用的到
        UniqueIdMgr idMgr = new UniqueIdMgr ( tmUniqueName );
        int overflow = idMgr.getMaxIdLengthInBytes() - MAX_TID_LENGTH;
        if ( overflow > 0 ) {
            // see case 73086
            String msg = "Value too long : " + tmUniqueName;
            LOGGER.logFatal ( msg );
            throw new SysException(msg);
        }
        return new TransactionServiceImp(tmUniqueName, recoveryManager, idMgr, maxTimeout, maxActives, !threaded2pc, recoveryLog);
    }
```

- 我们重点来分析`createOltpLogFromClasspath()`, 采用SPI的加载方式来获取，默认这里会返回 `null`, 什么意思呢？
就是当没有扩展的时候，atomikos，会创建框架自定义的资源，来存储事务日志。

```
private OltpLog createOltpLogFromClasspath() {
        OltpLog ret = null;
        ServiceLoader<OltpLogFactory> loader = ServiceLoader.load(OltpLogFactory.class,Configuration.class.getClassLoader());
        int i = 0;
        for (OltpLogFactory l : loader ) {
            ret = l.createOltpLog();
            i++;
        }
        if (i > 1) {
            String msg = "More than one OltpLogFactory found in classpath - error in configuration!";
            LOGGER.logFatal(msg);
            throw new SysException(msg);
        }
        return ret;
    }
```

- 我们跟着进入 `Repository repository = createRepository(configProperties);`

```
private CachedRepository createCoordinatorLogEntryRepository(
            ConfigProperties configProperties) throws LogException {
        //创建内存资源存储
        InMemoryRepository inMemoryCoordinatorLogEntryRepository = new InMemoryRepository();
       //进行初始化
        inMemoryCoordinatorLogEntryRepository.init();
       //创建使用文件存储资源作为backup
        FileSystemRepository backupCoordinatorLogEntryRepository = new FileSystemRepository();
       //进行初始化
        backupCoordinatorLogEntryRepository.init();
      //内存与file资源进行合并
        CachedRepository repository = new CachedRepository(inMemoryCoordinatorLogEntryRepository, backupCoordinatorLogEntryRepository);
        repository.init();
        return repository;
    }
```

- 这里就会创建出 `CachedRepository`，里面包含了 `InMemoryRepository` 与 `FileSystemRepository`

- 回到主线 `com.atomikos.icatch.config.Configuration.init()`, 最后来分析下`notifyAfterInit();`

```
private static void notifyAfterInit() {
         //进行插件的初始化
        for (TransactionServicePlugin p : tsListenersList_) {
            p.afterInit();
        }
        for (LogAdministrator a : logAdministrators_) {
            a.registerLogControl(service_.getLogControl());
        }
         //设置事务恢复服务，进行事务的恢复
        for (RecoverableResource r : resourceList_ ) {
            r.setRecoveryService(recoveryService_);
        }
    }
```

- 插件的初始化会进入`com.atomikos.icatch.jta.JtaTransactionServicePlugin.afterInit()`

```
public void afterInit() {
        TransactionManagerImp.installTransactionManager(Configuration.getCompositeTransactionManager(), autoRegisterResources);
          //如果我们自定义扩展了 OltpLog ，这里就会返回null，如果是null，那么XaResourceRecoveryManager就是null
        RecoveryLog recoveryLog = Configuration.getRecoveryLog();
        long maxTimeout = Configuration.getConfigProperties().getMaxTimeout();
        if (recoveryLog != null) {
            XaResourceRecoveryManager.installXaResourceRecoveryManager(new DefaultXaRecoveryLog(recoveryLog, maxTimeout),Configuration.getConfigProperties().getTmUniqueName());
        }
    }
```

- 重点注意 `RecoveryLog recoveryLog = Configuration.getRecoveryLog();` ,如果用户采用`SPI的方式`，扩展了`com.atomikos.recovery.OltpLog` ，`这里就会返回 null`。如果是null，则不会对 `XaResourceRecoveryManager` 进行初始化。

- 回到 `notifyAfterInit()`, 我们来分析 `setRecoveryService`。

```
public void setRecoveryService ( RecoveryService recoveryService )
            throws ResourceException
    {
        if ( recoveryService != null ) {
            if ( LOGGER.isTraceEnabled() ) LOGGER.logTrace ( "Installing recovery service on resource "
                    + getName () );
            this.branchIdentifier=recoveryService.getName();
            recover();
        }
    }
```

- 我们进入 `recover()` 方法：

```
public void recover() {
        XaResourceRecoveryManager xaResourceRecoveryManager = XaResourceRecoveryManager.getInstance();
        //null for LogCloud recovery
        if (xaResourceRecoveryManager != null) {
            try {
                xaResourceRecoveryManager.recover(getXAResource());
            } catch (Exception e) {
                refreshXAResource(); //cf case 156968
            }
        }
    }
```

- 看到最关键的注释了吗，如果用户采用`SPI的方式`，扩展了`com.atomikos.recovery.OltpLog`，那么`XaResourceRecoveryManager` 为null，则就会进行云端恢复，反之则进行事务恢复。事务恢复很复杂，我们会单独来讲。

到这里atomikos的基本的初始化已经完成。
#### atomikos事务begin流程
我们知道，本地的事务，都会有一个 `trainsaction.begin`, 对应XA分布式事务来说也不另外，我们再把思路切换回`XAShardingTransactionManager.begin()`, 会调用`com.atomikos.icatch.jta.TransactionManagerImp.begin()`
```
public void begin ( int timeout ) throws NotSupportedException,
            SystemException
    {
        CompositeTransaction ct = null;
        ResumePreviousTransactionSubTxAwareParticipant resumeParticipant = null;
        ct = compositeTransactionManager.getCompositeTransaction();
        if ( ct != null && ct.getProperty (  JTA_PROPERTY_NAME ) == null ) {
            LOGGER.logWarning ( "JTA: temporarily suspending incompatible transaction: " + ct.getTid() +
                    " (will be resumed after JTA transaction ends)" );
            ct = compositeTransactionManager.suspend();
            resumeParticipant = new ResumePreviousTransactionSubTxAwareParticipant ( ct );
        }
        try {
      //创建事务补偿点
            ct = compositeTransactionManager.createCompositeTransaction ( ( ( long ) timeout ) * 1000 );
            if ( resumeParticipant != null ) ct.addSubTxAwareParticipant ( resumeParticipant );
            if ( ct.isRoot () && getDefaultSerial () )
                ct.setSerial ();
            ct.setProperty ( JTA_PROPERTY_NAME , "true" );
        } catch ( SysException se ) {
            String msg = "Error in begin()";
            LOGGER.logError( msg , se );
            throw new ExtendedSystemException ( msg , se );
        }
        recreateCompositeTransactionAsJtaTransaction(ct);
    }
```

- 这里我们主要关注 `compositeTransactionManager.createCompositeTransaction()`,

```
public CompositeTransaction createCompositeTransaction ( long timeout ) throws SysException
    {
        CompositeTransaction ct = null , ret = null;
        ct = getCurrentTx ();
        if ( ct == null ) {
            ret = getTransactionService().createCompositeTransaction ( timeout );
            if(LOGGER.isDebugEnabled()){
                LOGGER.logDebug("createCompositeTransaction ( " + timeout + " ): "
                    + "created new ROOT transaction with id " + ret.getTid ());
            }
        } else {
             if(LOGGER.isDebugEnabled()) LOGGER.logDebug("createCompositeTransaction ( " + timeout + " )");
            ret = ct.createSubTransaction ();
        }
        Thread thread = Thread.currentThread ();
        setThreadMappings ( ret, thread );
        return ret;
    }
```

- 创建了事务补偿点，然后把他放到了用当前线程作为key的Map当中，这里思考，**为啥它不用 threadLocal**。

到这里atomikos的事务begin流程已经完成。大家可能有些疑惑，begin好像什么都没有做，XA start 也没调用？别慌，下一节继续来讲。
### XATransactionDataSource getConnection() 流程
我们都知道想要执行SQL语句，必须要获取到数据库的connection。让我们再回到 `XAShardingTransactionManager.getConnection()` 最后会调用到`org.apache.shardingsphere.transaction.xa.jta.datasourceXATransactionDataSource.getConnection()`
```
public Connection getConnection() throws SQLException, SystemException, RollbackException {
      //先检查是否已经有存在的connection，这一步很关心，也是XA的关键，因为XA事务，必须在同一个connection
        if (CONTAINER_DATASOURCE_NAMES.contains(dataSource.getClass().getSimpleName())) {
            return dataSource.getConnection();
        }
      //获取数据库连接
        Connection result = dataSource.getConnection();
      //转成XAConnection，其实是同一个连接
        XAConnection xaConnection = XAConnectionFactory.createXAConnection(databaseType, xaDataSource, result);
      //获取JTA事务定义接口
        Transaction transaction = xaTransactionManager.getTransactionManager().getTransaction();
        if (!enlistedTransactions.get().contains(transaction)) {
      //进行资源注册
            transaction.enlistResource(new SingleXAResource(resourceName, xaConnection.getXAResource()));
            transaction.registerSynchronization(new Synchronization() {
                @Override
                public void beforeCompletion() {
                    enlistedTransactions.get().remove(transaction);
                }
                @Override
                public void afterCompletion(final int status) {
                    enlistedTransactions.get().clear();
                }
            });
            enlistedTransactions.get().add(transaction);
        }
        return result;
    }
```

- 首先第一步很关心，尤其是对shardingsphere来说，因为在一个事务里面，会有多个SQL语句，打到相同的数据库，所以对相同的数据库，必须获取同一个XAConnection，这样才能进行XA事务的提交与回滚。

- 我们接下来关心 `transaction.enlistResource(new SingleXAResource(resourceName, xaConnection.getXAResource()));`, 会进入`com.atomikos.icatch.jta.TransactionImp.enlistResource()`, 代码太长，截取一部分。

```
try {
                restx = (XAResourceTransaction) res
                        .getResourceTransaction(this.compositeTransaction);
                // next, we MUST set the xa resource again,
                // because ONLY the instance we got as argument
                // is available for use now !
                // older instances (set in restx from previous sibling)
                // have connections that may be in reuse already
                // ->old xares not valid except for 2pc operations
                restx.setXAResource(xares);
                restx.resume();
            } catch (ResourceException re) {
                throw new ExtendedSystemException(
                        "Unexpected error during enlist", re);
            } catch (RuntimeException e) {
                throw e;
            }
            addXAResourceTransaction(restx, xares);
```

- 我们直接看 `restx.resume();`

```
public synchronized void resume() throws ResourceException {
        int flag = 0;
        String logFlag = "";
        if (this.state.equals(TxState.LOCALLY_DONE)) {// reused instance
            flag = XAResource.TMJOIN;
            logFlag = "XAResource.TMJOIN";
        } else if (!this.knownInResource) {// new instance
            flag = XAResource.TMNOFLAGS;
            logFlag = "XAResource.TMNOFLAGS";
        } else
            throw new IllegalStateException("Wrong state for resume: "
                    + this.state);
        try {
            if (LOGGER.isDebugEnabled()) {
                LOGGER.logDebug("XAResource.start ( " + this.xidToHexString
                        + " , " + logFlag + " ) on resource "
                        + this.resourcename
                        + " represented by XAResource instance "
                        + this.xaresource);
            }
            this.xaresource.start(this.xid, flag);
        } catch (XAException xaerr) {
            String msg = interpretErrorCode(this.resourcename, "resume",
                    this.xid, xaerr.errorCode);
            LOGGER.logWarning(msg, xaerr);
            throw new ResourceException(msg, xaerr);
        }
        setState(TxState.ACTIVE);
        this.knownInResource = true;
    }
```

- 哦多尅，看见了吗，各位，看见了 `this.xaresource.start(this.xid, flag);` 了吗？？？？，我们进去，假设我们使用的Mysql数据库：

```
public void start(Xid xid, int flags) throws XAException {
        StringBuilder commandBuf = new StringBuilder(300);
        commandBuf.append("XA START ");
        appendXid(commandBuf, xid);
        switch(flags) {
        case 0:
            break;
        case 2097152:
            commandBuf.append(" JOIN");
            break;
        case 134217728:
            commandBuf.append(" RESUME");
            break;
        default:
            throw new XAException(-5);
        }
        this.dispatchCommand(commandBuf.toString());
        this.underlyingConnection.setInGlobalTx(true);
    }
```

- 组装`XA start Xid` SQL语句，进行执行。

到这里，我们总结下，在获取数据库连接的时候，我们执行了XA协议接口中的 `XA start xid`
#### atomikos事务commit流程
好了，上面我们已经开启了事务，现在我们来分析下事务commit流程，我们再把视角切换回`XAShardingTransactionManager.commit()`,最后我们会进入`com.atomikos.icatch.imp.CompositeTransactionImp.commit()` 方法:
```
public void commit () throws HeurRollbackException, HeurMixedException,
            HeurHazardException, SysException, SecurityException,
            RollbackException
    {
       //首先更新下事务日志的状态
        doCommit ();
        setSiblingInfoForIncoming1pcRequestFromRemoteClient();
        if ( isRoot () ) {
         //真正的commit操作
          coordinator.terminate ( true );
        }
    }
```

- 我们关注`coordinator.terminate ( true );`

```
protected void terminate ( boolean commit ) throws HeurRollbackException,
            HeurMixedException, SysException, java.lang.SecurityException,
            HeurCommitException, HeurHazardException, RollbackException,
            IllegalStateException
    {
        synchronized ( fsm_ ) {
            if ( commit ) {
                     //判断有几个参与者，如果只有一个，直接提交
                if ( participants_.size () <= 1 ) {
                    commit ( true );
                } else {
                                //否则，走XA 2阶段提交流程，先prepare， 再提交
                    int prepareResult = prepare ();
                    // make sure to only do commit if NOT read only
                    if ( prepareResult != Participant.READ_ONLY )
                        commit ( false );
                }
            } else {
                rollback ();
            }
        }
    }
```

- 首先会判断参与者的个数，这里我们可以理解为MySQL的database数量，如果只有一个，退化成一阶段，直接提交。
如果有多个，则走标准的XA二阶段提交流程。

- 我们来看 `prepare ();` 流程，最后会走到`com.atomikos.icatch.imp.PrepareMessage.send()` ---> `com.atomikos.datasource.xa.XAResourceTransaction.prepare()`

```
int ret = 0;
        terminateInResource();
        if (TxState.ACTIVE == this.state) {
            // tolerate non-delisting apps/servers
            suspend();
        }
        // duplicate prepares can happen for siblings in serial subtxs!!!
        // in that case, the second prepare just returns READONLY
        if (this.state == TxState.IN_DOUBT)
            return Participant.READ_ONLY;
        else if (!(this.state == TxState.LOCALLY_DONE))
            throw new SysException("Wrong state for prepare: " + this.state);
        try {
            // refresh xaresource for MQSeries: seems to close XAResource after
            // suspend???
            testOrRefreshXAResourceFor2PC();
            if (LOGGER.isTraceEnabled()) {
                LOGGER.logTrace("About to call prepare on XAResource instance: "
                        + this.xaresource);
            }
            ret = this.xaresource.prepare(this.xid);
        } catch (XAException xaerr) {
            String msg = interpretErrorCode(this.resourcename, "prepare",
                    this.xid, xaerr.errorCode);
            if (XAException.XA_RBBASE <= xaerr.errorCode
                    && xaerr.errorCode <= XAException.XA_RBEND) {
                LOGGER.logWarning(msg, xaerr); // see case 84253
                throw new RollbackException(msg);
            } else {
                LOGGER.logError(msg, xaerr);
                throw new SysException(msg, xaerr);
            }
        }
        setState(TxState.IN_DOUBT);
        if (ret == XAResource.XA_RDONLY) {
            if (LOGGER.isDebugEnabled()) {
                LOGGER.logDebug("XAResource.prepare ( " + this.xidToHexString
                        + " ) returning XAResource.XA_RDONLY " + "on resource "
                        + this.resourcename
                        + " represented by XAResource instance "
                        + this.xaresource);
            }
            return Participant.READ_ONLY;
        } else {
            if (LOGGER.isDebugEnabled()) {
                LOGGER.logDebug("XAResource.prepare ( " + this.xidToHexString
                        + " ) returning OK " + "on resource "
                        + this.resourcename
                        + " represented by XAResource instance "
                        + this.xaresource);
            }
            return Participant.READ_ONLY + 1;
        }
```

- 终于，我们看到了这么一句 `ret = this.xaresource.prepare(this.xid);` 但是等等，我们之前不是说了，`XA start xid` 以后要先 `XA end xid` 吗？答案就在 `suspend();` 里面。

```
public synchronized void suspend() throws ResourceException {
        // BugzID: 20545
        // State may be IN_DOUBT or TERMINATED when a connection is closed AFTER
        // commit!
        // In that case, don't call END again, and also don't generate any
        // error!
        // This is required for some hibernate connection release strategies.
        if (this.state.equals(TxState.ACTIVE)) {
            try {
                if (LOGGER.isDebugEnabled()) {
                    LOGGER.logDebug("XAResource.end ( " + this.xidToHexString
                            + " , XAResource.TMSUCCESS ) on resource "
                            + this.resourcename
                            + " represented by XAResource instance "
                            + this.xaresource);
                }
                 //执行了 xa end 语句
                this.xaresource.end(this.xid, XAResource.TMSUCCESS);
            } catch (XAException xaerr) {
                String msg = interpretErrorCode(this.resourcename, "end",
                        this.xid, xaerr.errorCode);
                if (LOGGER.isTraceEnabled())
                    LOGGER.logTrace(msg, xaerr);
                // don't throw: fix for case 102827
            }
            setState(TxState.LOCALLY_DONE);
        }
    }
```
到了这里，我们已经执行了 XA start xid -> XA end xid --> XA prepare xid， 接下来就是最后一步 commit

- 我们再回到 `terminate（false）` 方法，来看 commit()流程。其实和 prepare流程一样，最后会走到 `com.atomikos.datasource.xa.XAResourceTransaction.commit()`。commit执行完，数据提交

```
//繁杂代码过多，就显示核心的
this.xaresource.commit(this.xid, onePhase);
```
思考：这里的参与者提交是在一个循环里面，一个一个提交的，如果之前的提交了，后面的参与者提交的时候，挂了，就会造成数据的不一致性。
### Atomikos rollback() 流程
上面我们已经分析了commit流程，其实rollback流程和commit流程一样，我们在把目光切换回 `org.apache.shardingsphere.transaction.xa.XAShardingTransactionManager.rollback()` ，最后会执行到`com.atomikos.icatch.imp.CompositeTransactionImp.rollback()`。
```
public void rollback () throws IllegalStateException, SysException
    {
        //清空资源，更新事务日志状态等
        doRollback ();
        if ( isRoot () ) {
            try {
                coordinator.terminate ( false );
            } catch ( Exception e ) {
                throw new SysException ( "Unexpected error in rollback: " + e.getMessage (), e );
            }
        }
    }
```

- 重点关注 `coordinator.terminate ( false );` ，这个和 commit流程是一样的，只不过在 commit流程里面，参数传的是true。

```
protected void terminate ( boolean commit ) throws HeurRollbackException,
            HeurMixedException, SysException, java.lang.SecurityException,
            HeurCommitException, HeurHazardException, RollbackException,
            IllegalStateException
    {
        synchronized ( fsm_ ) {
            if ( commit ) {
                if ( participants_.size () <= 1 ) {
                    commit ( true );
                } else {
                    int prepareResult = prepare ();
                    // make sure to only do commit if NOT read only
                    if ( prepareResult != Participant.READ_ONLY )
                        commit ( false );
                }
            } else {
                 //如果是false，走的是rollback
                rollback ();
            }
        }
    }
```

- 我们重点关注 `rollback()` ,最后会走到`com.atomikos.datasource.xa.XAResourceTransaction.rollback()`。

```
public synchronized void rollback()
            throws HeurCommitException, HeurMixedException,
            HeurHazardException, SysException {
        terminateInResource();
        if (rollbackShouldDoNothing()) {
            return;
        }
        if (this.state.equals(TxState.TERMINATED)) {
            return;
        }
        if (this.state.equals(TxState.HEUR_MIXED))
            throw new HeurMixedException();
        if (this.state.equals(TxState.HEUR_COMMITTED))
            throw new HeurCommitException();
        if (this.xaresource == null) {
            throw new HeurHazardException("XAResourceTransaction "
                    + getXid() + ": no XAResource to rollback?");
        }
        try {
            if (this.state.equals(TxState.ACTIVE)) { // first suspend xid
                suspend();
            }
            // refresh xaresource for MQSeries: seems to close XAResource after
            // suspend???
            testOrRefreshXAResourceFor2PC();
            if (LOGGER.isDebugEnabled()) {
                LOGGER.logDebug("XAResource.rollback ( " + this.xidToHexString
                        + " ) " + "on resource " + this.resourcename
                        + " represented by XAResource instance "
                        + this.xaresource);
            }
            this.xaresource.rollback(this.xid);
```

- 先在`supend()`方法里面执行了 `XA end xid` 语句, 接下来执行 `this.xaresource.rollback(this.xid);` 进行数据的回滚。

### Atomikos 事务恢复流程
在说，事务恢复流程之前，我们来讨论下，会啥会出现事务恢复？，XA 2阶段提交协议不是强一致性的吗？。要解答这个问题，我们就要来看看XA 二阶段协议有什么问题？
##### 问题一 ：单点故障
由于协调者的重要性，一旦协调者TM发生故障。参与者RM会一直阻塞下去。尤其在第二阶段，协调者发生故障，那么所有的参与者还都处于锁定事务资源的状态中，而无法继续完成事务操作。（如果是协调者挂掉，可以重新选举一个协调者，但是无法解决因为协调者宕机导致的参与者处于阻塞状态的问题）
##### 问题二 ：数据不一致
数据不一致。在二阶段提交的阶段二中，当协调者向参与者发送commit请求之后，发生了局部网络异常或者在发送commit请求过程中协调者发生了故障，这回导致只有一部分参与者接受到了commit请求。而在这部分参与者接到commit请求之后就会执行commit操作。但是其他部分未接到commit请求的机器则无法执行事务提交。于是整个分布式系统便出现了数据不一致性的现象。
##### 如何解决？
解决的方案简单，就是我们在事务的操作的每一步，我们都需要对事务状态的日志进行人为的记录，我们可以把日志记录存储在我们想存储的地方，可以是本地存储，也可以中心化的存储。atomikos的开源版本，我们之前也分析了，它是使用内存 + file的方式，存储在本地，这样的话，如果在一个集群系统里面，如果有节点宕机，日志又存储在本地，所以事务不能及时的恢复（需要重启服务）。
##### Atomikos 多场景下事务恢复。
Atomikos 提供了二种方式，来应对不同场景下的异常情况。

- 场景一：服务节点不宕机，因为其他的原因，产生需要事务恢复的情况。这个时候才要定时任务进行恢复。
具体的代码 `com.atomikos.icatch.imp.TransactionServiceImp.init()` 方法，会初始化一个定时任务，进行事务的恢复。

```
public synchronized void init ( Properties properties ) throws SysException
    {
        shutdownInProgress_ = false;
        control_ = new com.atomikos.icatch.admin.imp.LogControlImp ( (AdminLog) this.recoveryLog );
        ConfigProperties configProperties = new ConfigProperties(properties);
        long recoveryDelay = configProperties.getRecoveryDelay();
       recoveryTimer = new PooledAlarmTimer(recoveryDelay);
        recoveryTimer.addAlarmTimerListener(new AlarmTimerListener() {
            @Override
            public void alarm(AlarmTimer timer) {
                //进行事务恢复
                performRecovery();
            }
        });
        TaskManager.SINGLETON.executeTask(recoveryTimer);
        initialized_ = true;
    }
```

- 最终会进入`com.atomikos.datasource.xa.XATransactionalResource.recover()` 方法。

```
public void recover() {
        XaResourceRecoveryManager xaResourceRecoveryManager = XaResourceRecoveryManager.getInstance();
        if (xaResourceRecoveryManager != null) { //null for LogCloud recovery
            try {
                xaResourceRecoveryManager.recover(getXAResource());
            } catch (Exception e) {
                refreshXAResource(); //cf case 156968
            }
        }
    }
```

- 场景二: 当服务节点宕机重启动过程中进行事务的恢复。具体实现在`com.atomikos.datasource.xa.XATransactionalResource.setRecoveryService()`方法里面

```
@Override
    public void setRecoveryService ( RecoveryService recoveryService )
            throws ResourceException
    {
        if ( recoveryService != null ) {
            if ( LOGGER.isTraceEnabled() ) LOGGER.logTrace ( "Installing recovery service on resource "
                    + getName () );
            this.branchIdentifier=recoveryService.getName();
         //进行事务恢复
            recover();
        }
    }
```
### com.atomikos.datasource.xa.XATransactionalResource.recover() 流程详解。
```
public void recover(XAResource xaResource) throws XAException {
      // 根据XA recovery 协议获取 xid
        List<XID> xidsToRecover = retrievePreparedXidsFromXaResource(xaResource);
        Collection<XID> xidsToCommit;
        try {
            // xid 与日志记录的xid进行匹配
            xidsToCommit = retrieveExpiredCommittingXidsFromLog();
            for (XID xid : xidsToRecover) {
                if (xidsToCommit.contains(xid)) {
            //执行 XA commit xid 进行提交
                    replayCommit(xid, xaResource);
                } else {
                    attemptPresumedAbort(xid, xaResource);
                }
            }
        } catch (LogException couldNotRetrieveCommittingXids) {
            LOGGER.logWarning("Transient error while recovering - will retry later...", couldNotRetrieveCommittingXids);
        }
    }
```

- 我们来看一下如何根据 `XA recovery 协议获取RM端存储的xid`。进入方法 `retrievePreparedXidsFromXaResource(xaResource)`, 最后进入 `com.atomikos.datasource.xa.RecoveryScan.recoverXids()`方法。

```
public static List<XID> recoverXids(XAResource xaResource, XidSelector selector) throws XAException {
        List<XID> ret = new ArrayList<XID>();
        boolean done = false;
        int flags = XAResource.TMSTARTRSCAN;
        Xid[] xidsFromLastScan = null;
        List<XID> allRecoveredXidsSoFar = new ArrayList<XID>();
        do {
            xidsFromLastScan = xaResource.recover(flags);
            flags = XAResource.TMNOFLAGS;
            done = (xidsFromLastScan == null || xidsFromLastScan.length == 0);
            if (!done) {
                // TEMPTATIVELY SET done TO TRUE
                // TO TOLERATE ORACLE 8.1.7 INFINITE
                // LOOP (ALWAYS RETURNS SAME RECOVER
                // SET). IF A NEW SET OF XIDS IS RETURNED
                // THEN done WILL BE RESET TO FALSE
                done = true;
                for ( int i = 0; i < xidsFromLastScan.length; i++ ) {
                    XID xid = new XID ( xidsFromLastScan[i] );
                    // our own XID implements equals and hashCode properly
                    if (!allRecoveredXidsSoFar.contains(xid)) {
                        // a new xid is returned -> we can not be in a recovery loop -> go on
                        allRecoveredXidsSoFar.add(xid);
                        done = false;
                        if (selector.selects(xid)) {
                            ret.add(xid);
                        }
                    }
                }
            }
        } while (!done);
        return ret;
    }
```

- 我们重点关注`xidsFromLastScan = xaResource.recover(flags);` 这个方法，如果我们使用MySQL，那么久会进入 MysqlXAConnection.recover()方法。执行 `XA recovery xid` 语句来获取 xid

```
protected static Xid[] recover(Connection c, int flag) throws XAException {
        /*
         * The XA RECOVER statement returns information for those XA transactions on the MySQL server that are in the PREPARED state. (See Section 13.4.7.2, ???XA
         * Transaction States???.) The output includes a row for each such XA transaction on the server, regardless of which client started it.
         *
         * XA RECOVER output rows look like this (for an example xid value consisting of the parts 'abc', 'def', and 7):
         *
         * mysql> XA RECOVER;
         * +----------+--------------+--------------+--------+
         * | formatID | gtrid_length | bqual_length | data |
         * +----------+--------------+--------------+--------+
         * | 7 | 3 | 3 | abcdef |
         * +----------+--------------+--------------+--------+
         *
         * The output columns have the following meanings:
         *
         * formatID is the formatID part of the transaction xid
         * gtrid_length is the length in bytes of the gtrid part of the xid
         * bqual_length is the length in bytes of the bqual part of the xid
         * data is the concatenation of the gtrid and bqual parts of the xid
         */
        boolean startRscan = ((flag & TMSTARTRSCAN) > 0);
        boolean endRscan = ((flag & TMENDRSCAN) > 0);
        if (!startRscan && !endRscan && flag != TMNOFLAGS) {
            throw new MysqlXAException(XAException.XAER_INVAL, Messages.getString("MysqlXAConnection.001"), null);
        }
        //
        // We return all recovered XIDs at once, so if not  TMSTARTRSCAN, return no new XIDs
        //
        // We don't attempt to maintain state to check for TMNOFLAGS "outside" of a scan
        //
        if (!startRscan) {
            return new Xid[0];
        }
        ResultSet rs = null;
        Statement stmt = null;
        List<MysqlXid> recoveredXidList = new ArrayList<MysqlXid>();
        try {
            // TODO: Cache this for lifetime of XAConnection
            stmt = c.createStatement();
            rs = stmt.executeQuery("XA RECOVER");
            while (rs.next()) {
                final int formatId = rs.getInt(1);
                int gtridLength = rs.getInt(2);
                int bqualLength = rs.getInt(3);
                byte[] gtridAndBqual = rs.getBytes(4);
                final byte[] gtrid = new byte[gtridLength];
                final byte[] bqual = new byte[bqualLength];
                if (gtridAndBqual.length != (gtridLength + bqualLength)) {
                    throw new MysqlXAException(XAException.XA_RBPROTO, Messages.getString("MysqlXAConnection.002"), null);
                }
                System.arraycopy(gtridAndBqual, 0, gtrid, 0, gtridLength);
                System.arraycopy(gtridAndBqual, gtridLength, bqual, 0, bqualLength);
                recoveredXidList.add(new MysqlXid(gtrid, bqual, formatId));
            }
        } catch (SQLException sqlEx) {
            throw mapXAExceptionFromSQLException(sqlEx);
        } finally {
            if (rs != null) {
                try {
                    rs.close();
                } catch (SQLException sqlEx) {
                    throw mapXAExceptionFromSQLException(sqlEx);
                }
            }
            if (stmt != null) {
                try {
                    stmt.close();
                } catch (SQLException sqlEx) {
                    throw mapXAExceptionFromSQLException(sqlEx);
                }
            }
        }
        int numXids = recoveredXidList.size();
        Xid[] asXids = new Xid[numXids];
        Object[] asObjects = recoveredXidList.toArray();
        for (int i = 0; i < numXids; i++) {
            asXids[i] = (Xid) asObjects[i];
        }
        return asXids;
    }
```

- `这里要注意如果Mysql的版本 <5.7.7 ,则不会有任何数据，在以后的版本中Mysql进行了修复,因此如果我们想要使用MySQL充当RM，版本必须 >= 5.7.7` ，原因是:

> MySQL 5.6版本在客户端退出的时候，自动把已经prepare的事务回滚了，那么MySQL为什么要这样做？这主要取决于MySQL的内部实现，MySQL 5.7以前的版本，对于prepare的事务，MySQL是不会记录binlog的（官方说是减少fsync，起到了优化的作用）。只有当分布式事务提交的时候才会把前面的操作写入binlog信息，所以对于binlog来说，分布式事务与普通的事务没有区别，而prepare以前的操作信息都保存在连接的IO_CACHE中，如果这个时候客户端退出了，以前的binlog信息都会被丢失，再次重连后允许提交的话，会造成Binlog丢失，从而造成主从数据的不一致，所以官方在客户端退出的时候直接把已经prepare的事务都回滚了！

- 回到主线，假设我们获取到需要进行事务恢复的XID，再从自己记录的事务日志里面获取XID，如果前者包含在后者之中，则进行commit，否则进行rollback.

```
List<XID> xidsToRecover = retrievePreparedXidsFromXaResource(xaResource);
        Collection<XID> xidsToCommit;
        try {
            xidsToCommit = retrieveExpiredCommittingXidsFromLog();
            for (XID xid : xidsToRecover) {
                if (xidsToCommit.contains(xid)) {
                    replayCommit(xid, xaResource);
                } else {
                    attemptPresumedAbort(xid, xaResource);
                }
            }
        } catch (LogException couldNotRetrieveCommittingXids) {
            LOGGER.logWarning("Transient error while recovering - will retry later...", couldNotRetrieveCommittingXids);
        }
```

- replayCommit 方法如下：

```
private void replayCommit(XID xid, XAResource xaResource) {
        if (LOGGER.isDebugEnabled()) LOGGER.logDebug("Replaying commit of xid: " + xid);
        try {
            xaResource.commit(xid, false);
            log.terminated(xid);
        } catch (XAException e) {
            if (alreadyHeuristicallyTerminatedByResource(e)) {
                handleHeuristicTerminationByResource(xid, xaResource, e, true);
            } else if (xidTerminatedInResourceByConcurrentCommit(e)) {
                log.terminated(xid);
            } else {
                LOGGER.logWarning("Transient error while replaying commit - will retry later...", e);
            }
        }
    }
```

- attemptPresumedAbort(xid, xaResource); 方法如下：

```
private void attemptPresumedAbort(XID xid, XAResource xaResource) {
        try {
            log.presumedAborting(xid);
            if (LOGGER.isDebugEnabled()) LOGGER.logDebug("Presumed abort of xid: " + xid);
            try {
                xaResource.rollback(xid);
                log.terminated(xid);
            } catch (XAException e) {
                if (alreadyHeuristicallyTerminatedByResource(e)) {
                    handleHeuristicTerminationByResource(xid, xaResource, e, false);
                } else if (xidTerminatedInResourceByConcurrentRollback(e)) {
                    log.terminated(xid);
                } else {
                    LOGGER.logWarning("Unexpected exception during recovery - ignoring to retry later...", e);
                }
            }
        } catch (IllegalStateException presumedAbortNotAllowedInCurrentLogState) {
            // ignore to retry later if necessary
        } catch (LogException logWriteException) {
            LOGGER.logWarning("log write failed for Xid: "+xid+", ignoring to retry later", logWriteException);
        }
    }
```
文章到此，已经写的很长很多了，我们分析了ShardingSphere对于XA方案，提供了一套SPI解决方案，对Atomikos进行了整合，也分析了Atomikos初始化流程，开始事务流程，获取连接流程，提交事务流程，回滚事务流程，事务恢复流程。
希望对大家理解XA的原理有所帮助。
