由 Mybatis 源码畅谈软件设计（八）：从根上理解 Mybatis 二级缓存-京东云开发者社区

上一篇 [从根上理解 Mybatis 一级缓存](http://sd.jd.com/article/40791?shareId=53471&isHideShareButton=1) 我们介绍了一级缓存。本篇则是关于二级缓存，同样地，仍然需要关注它的实现原理，以及要考虑“为什么在已经有了一级缓存的情况下还需要设计二级缓存”的问题，在以后实际业务中的缓存设计提供借鉴和参考。

### 1. 验证二级缓存

在上一篇帖子中的 User 和 Department 实体类依然要用，这里就不再赘述了，要启用二级缓存，需要在 Mapper.xml 文件中指定 **cache** 标签，如下：

```xml
UserMapper.xml

<select id="findAll" resultType="User">
        select * from user
    </select>

<cache />
```

```xml
Department.xml

<select id="findAll" resultType="entity.Department">
        select * from department;
    </select>

    <cache readOnly="true"/>
```

在 Department.xml 中的 **cache** 标签指定了 **readOnly** 属性，因为该配置相对比较重要，所以我们在这里把它讲解一下：

**readOnly 默认为 false**，这种情况下通过二级缓存查询出来的数据会进行一次 **序列化深拷贝**。在这里大家需要回想一下介绍一级缓存时举的例子：一级缓存查询出来返回的是 **该对象的引用**，若我们对它修改，**再查询** 时触发一级缓存获得的便是 **被修改过的数据**。但是，二级缓存的序列化机制则不同，它获取到的是 **缓存深拷贝的对象**，这样对二级缓存进行修改操作不影响后续查询结果。

如果将该属性配置为 true 的话，那么它就会变得和一级缓存一样，返回的是对象的引用，这样做的好处是 **避免了深拷贝的开销**。

> 为什么会有这种机制呢？</p>
> 因为二级缓存是 **Mapper级别** 的，不能保证其他 SqlSession 不对二级缓存进行修改，所以这也是一种保护机制。

我们验证一下这个例子，Department 和 User 的查询都执行了两遍（注意 **事务提交之后** 才能使二级缓存生效）：

```java
public static void main(String[] args) {
        InputStream xml = Resources.getResourceAsStream("mybatis-config.xml");
        SqlSessionFactoryBuilder sqlSessionFactoryBuilder = new SqlSessionFactoryBuilder();
        // 开启二级缓存需要在同一个SqlSessionFactory下，二级缓存存在于 SqlSessionFactory 生命周期，如此才能命中二级缓存
        SqlSessionFactory sqlSessionFactory = sqlSessionFactoryBuilder.build(xml);

SqlSession sqlSession1 = sqlSessionFactory.openSession();
        UserMapper userMapper1 = sqlSession1.getMapper(UserMapper.class);
        DepartmentMapper departmentMapper1 = sqlSession1.getMapper(DepartmentMapper.class);

System.out.println("----------department第一次查询 ↓------------");
        List<Department> departments1 = departmentMapper1.findAll();
        System.out.println("----------user第一次查询 ↓------------");
        List<User> users1 = userMapper1.findAll();

// 提交事务，使二级缓存生效
        sqlSession1.commit();

SqlSession sqlSession2 = sqlSessionFactory.openSession();
        UserMapper userMapper2 = sqlSession2.getMapper(UserMapper.class);
        DepartmentMapper departmentMapper2 = sqlSession2.getMapper(DepartmentMapper.class);

System.out.println("----------department第二次查询 ↓------------");
        List<Department> departments2 = departmentMapper2.findAll();
        System.out.println("----------user第二次查询 ↓------------");
        List<User> users2 = userMapper2.findAll();

sqlSession1.close();
        sqlSession2.close();
}
```

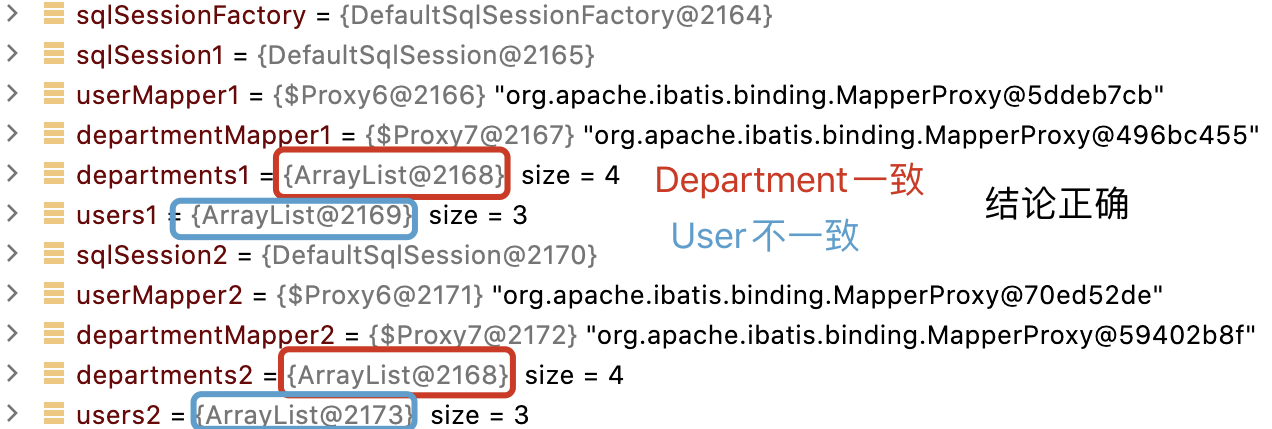

Department 和 User 的同一条查询语句都执行了两遍，因为 Department 指定了 readOnly 为true，那么 **两次查询返回的对象均为同一个引用**，而 User 则反之，Debug 试一下：

![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-04SLGBty4TJeFNivY.png)

#### cache 的其他属性

| 属性            | 描述       | 备注                                            |
| ------------- | -------- | --------------------------------------------- |
| eviction      | 缓存回收策略   | 默认 LRU                                        |
| type          | 二级缓存的实现类 | 默认实现 PerpetualCache                           |
| size          | 缓存引用数量   | 默认1024                                        |
| flushInterval | 定时清除时间间隔 | 默认无                                           |
| blocking      | 阻塞获取缓存数据 | 若缓存中找不到对应的 key ，是否会一直阻塞，直到有对应的数据进入缓存。默认 false |

接下来我们测试验证下二级缓存的生效：

```java
   SqlSession sqlSession1 = sqlSessionFactory.openSession();
   DepartmentMapper departmentMapper1 = sqlSession1.getMapper(DepartmentMapper.class);

System.out.println("----------department第一次查询 ↓------------");
   List<Department> departments1 = departmentMapper1.findAll();

// 使二级缓存生效
   sqlSession1.commit();

SqlSession sqlSession2 = sqlSessionFactory.openSession();
   DepartmentMapper departmentMapper2 = sqlSession2.getMapper(DepartmentMapper.class);

System.out.println("----------department第二次查询 ↓------------");
   List<Department> departments2 = departmentMapper2.findAll();
```

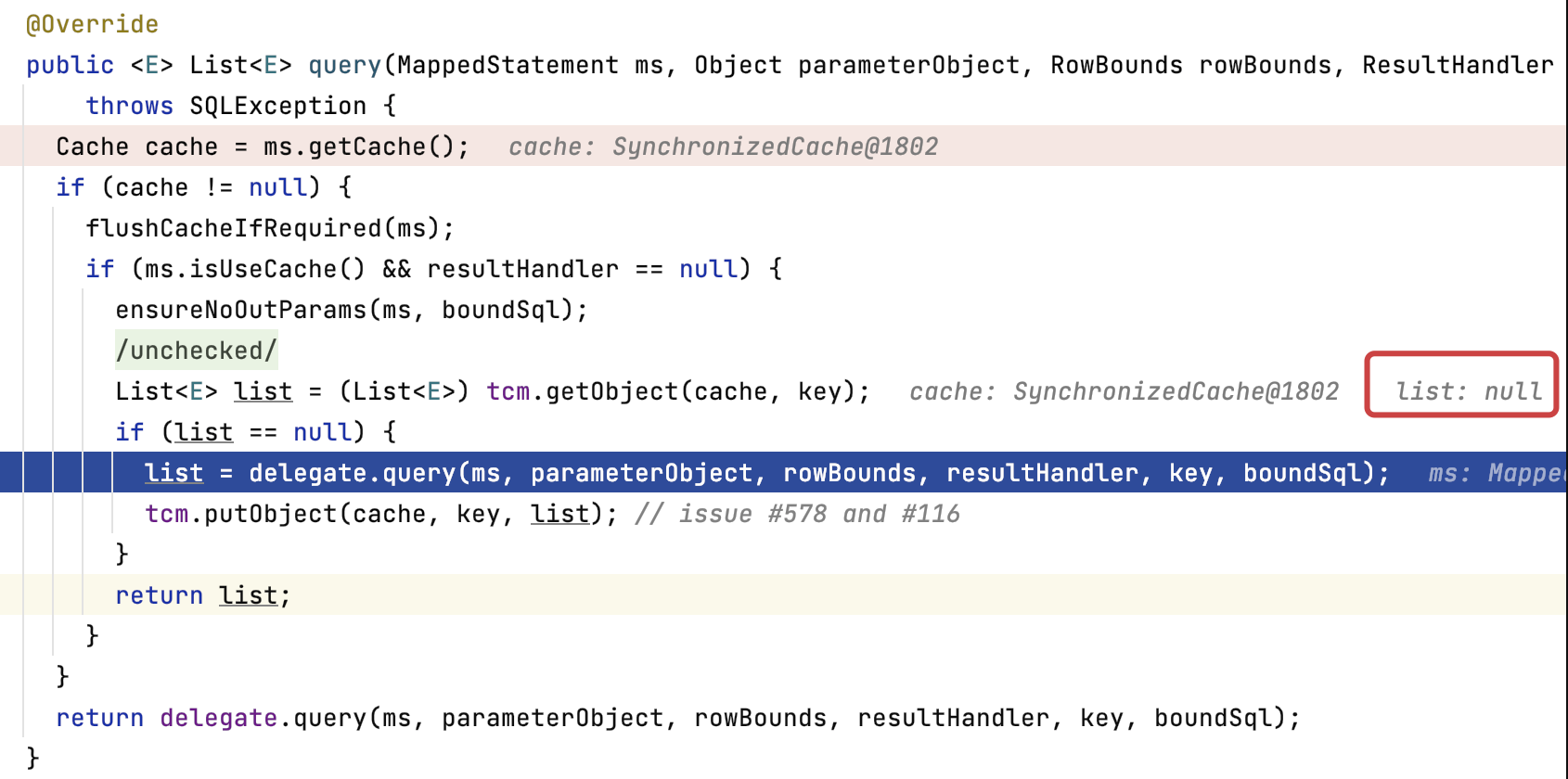

*   第一次 Query，会去数据库中查
    ![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-05XYVdGbm9Kmbde12u.png)

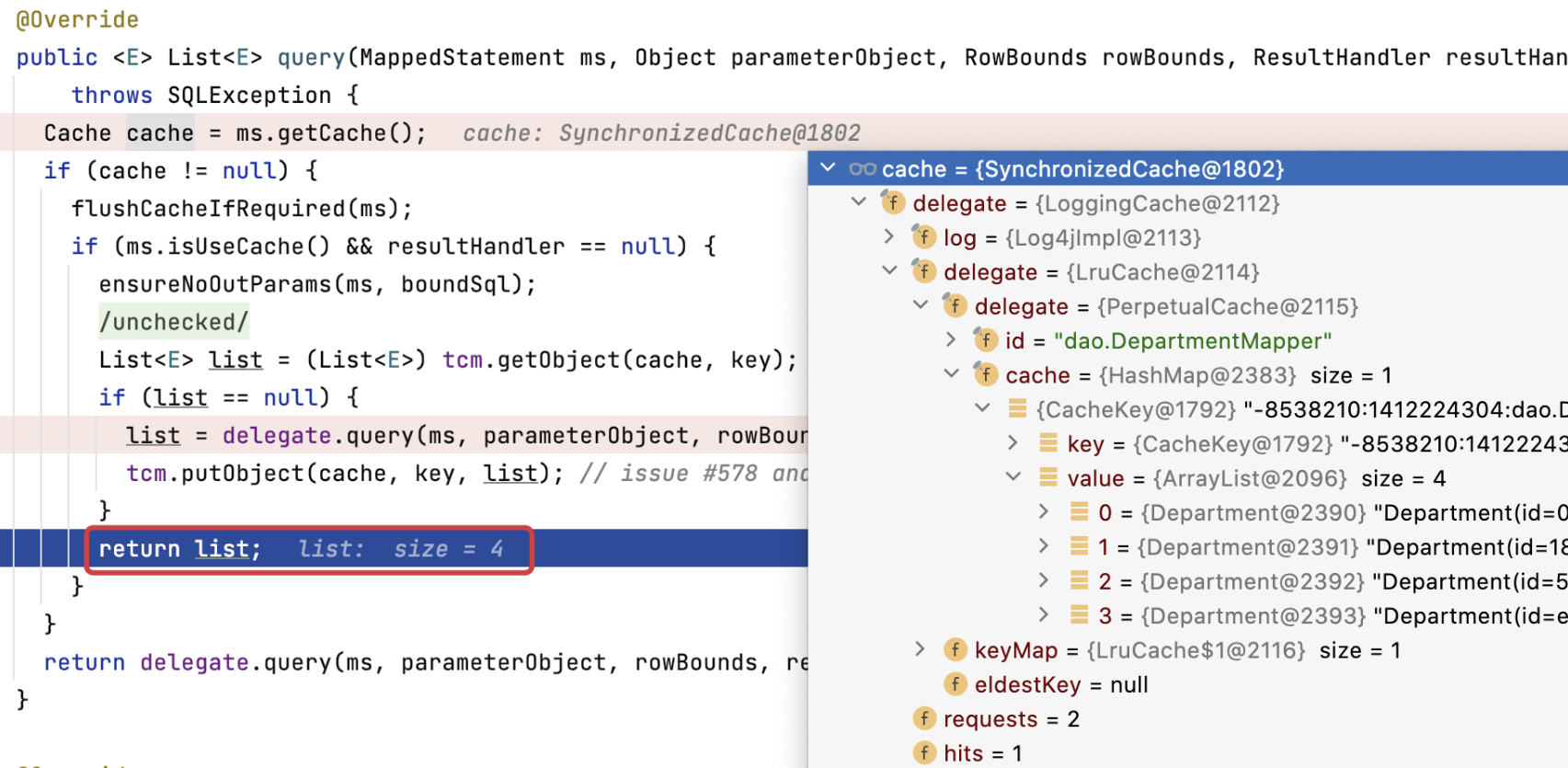

*   第二次 Query，直接从二级缓存中取
    ![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-05T8vjxWsiAleiJ7K.png)

### 2. 二级缓存的原理

#### 二级缓存对象 Cache

在加载 Mapper 文件（`org.apache.ibatis.builder.xml.XMLConfigBuilder#mappersElement` 方法）时，定义了加载 cache 标签的步骤（`org.apache.ibatis.builder.xml.XMLMapperBuilder#configurationElement` 方法），代码如下：

```java
public class XMLMapperBuilder extends BaseBuilder {
    // ...

    private void configurationElement(XNode context) {
        try {
            // 若想要在多个命名空间中共享相同的缓存配置和实例，可以使用 cache-ref 元素来引用另一个缓存
            cacheRefElement(context.evalNode("cache-ref"));
            // 配置二级缓存
            cacheElement(context.evalNode("cache"));
            // ...
        } catch (Exception e) {
            throw new BuilderException("Error parsing Mapper XML. The XML location is '" + resource + "'. Cause: " + e, e);
        }
    }
}
```

具体解析逻辑如下：

```java
public class XMLMapperBuilder extends BaseBuilder {
    // ...

    private void cacheElement(XNode context) {
        if (context != null) {
            // 二级缓存实现类，默认 PerpetualCache，我们在一级缓存也提到过
            String type = context.getStringAttribute("type", "PERPETUAL");
            Class<? extends Cache> typeClass = typeAliasRegistry.resolveAlias(type);
            // 缓存清除策略，默认 LRU
            String eviction = context.getStringAttribute("eviction", "LRU");
            Class<? extends Cache> evictionClass = typeAliasRegistry.resolveAlias(eviction);
            // 定时清除间隔
            Long flushInterval = context.getLongAttribute("flushInterval");
            // 缓存引用数量
            Integer size = context.getIntAttribute("size");
            // readOnly上文我们提到过，默认 false
            boolean readWrite = !context.getBooleanAttribute("readOnly", false);
            // blocking 默认 false
            boolean blocking = context.getBooleanAttribute("blocking", false);
            Properties props = context.getChildrenAsProperties();
            // 创建缓存对象
            builderAssistant.useNewCache(typeClass, evictionClass, flushInterval, size, readWrite, blocking, props);
        }
    }
}
```

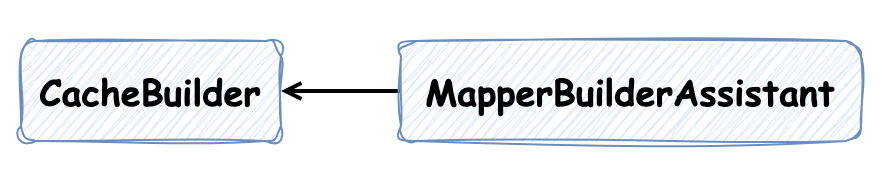

我们继续看创建二级缓存对象的逻辑 `org.apache.ibatis.builder.MapperBuilderAssistant#useNewCache`，可以发现，创建 Cache 对象使用了 **建造者模式**：

![建造者模式2.drawio.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-06ez6MMY3dh12NBPSP.png)

建造者 `CacheBuilder` 并没有被组合在任意一种缓存的实现类中，而是根据如下代码中 `implementation(valueOrDefault(typeClass, PerpetualCache.class))` 逻辑指定了要创建的缓存类型，并在 `build` 方法中使用反射创建对应实现类：

```java
public class MapperBuilderAssistant extends BaseBuilder {
    // ...

public Cache useNewCache(Class<? extends Cache> typeClass, Class<? extends Cache> evictionClass, Long flushInterval,
                             Integer size, boolean readWrite, boolean blocking, Properties props) {
        // 建造者模式，将标签属性赋值
        Cache cache = new CacheBuilder(currentNamespace).implementation(valueOrDefault(typeClass, PerpetualCache.class))
                .addDecorator(valueOrDefault(evictionClass, LruCache.class)).clearInterval(flushInterval).size(size)
                .readWrite(readWrite).blocking(blocking).properties(props).build();

// 添加到全局配置中
        configuration.addCache(cache);
        currentCache = cache;
        return cache;
    }
}
```

其中 `addDecorator(valueOrDefault(evictionClass, LruCache.class))` 逻辑添加了 **装饰器**，使用了 **装饰器模式**，将 `LruCache` 类型的装饰器添加到 `decorators` 中：

```java
public class CacheBuilder {

private final List<Class<? extends Cache>> decorators;

public CacheBuilder addDecorator(Class<? extends Cache> decorator) {
        // 将 LruCache 装饰器添加到 decorators
        if (decorator != null) {
            this.decorators.add(decorator);
        }
        return this;
    }

    // ...
}
```

在 `CacheBuilder#build` 方法中，如下为封装装饰器的逻辑：

```java
public class CacheBuilder {
    // ...

public Cache build() {
        setDefaultImplementations();
        // 反射创建 PerpetualCache
        Cache cache = newBaseCacheInstance(implementation, id);
        setCacheProperties(cache);

// 封装装饰器的逻辑
        if (PerpetualCache.class.equals(cache.getClass())) {
            for (Class<? extends Cache> decorator : decorators) {
                cache = newCacheDecoratorInstance(decorator, cache);
                setCacheProperties(cache);
            }
            // 初始化基础必要的装饰器
            cache = setStandardDecorators(cache);
        } else if (!LoggingCache.class.isAssignableFrom(cache.getClass())) {
            cache = new LoggingCache(cache);
        }
        return cache;
    }

private Cache setStandardDecorators(Cache cache) {
        try {
            MetaObject metaCache = SystemMetaObject.forObject(cache);
            if (size != null && metaCache.hasSetter("size")) {
                metaCache.setValue("size", size);
            }
            // 定时清空二级缓存
            if (clearInterval != null) {
                cache = new ScheduledCache(cache);
                ((ScheduledCache) cache).setClearInterval(clearInterval);
            }
            // readOnly属性相关的读写缓存
            if (readWrite) {
                cache = new SerializedCache(cache);
            }
            // 日志缓存和同步缓存（借助 ReentrantLock 实现）
            cache = new LoggingCache(cache);
            cache = new SynchronizedCache(cache);
            // 阻塞属性的缓存
            if (blocking) {
                cache = new BlockingCache(cache);
            }
            return cache;
        } catch (Exception e) {
            throw new CacheException("Error building standard cache decorators.  Cause: " + e, e);
        }
    }

}
```

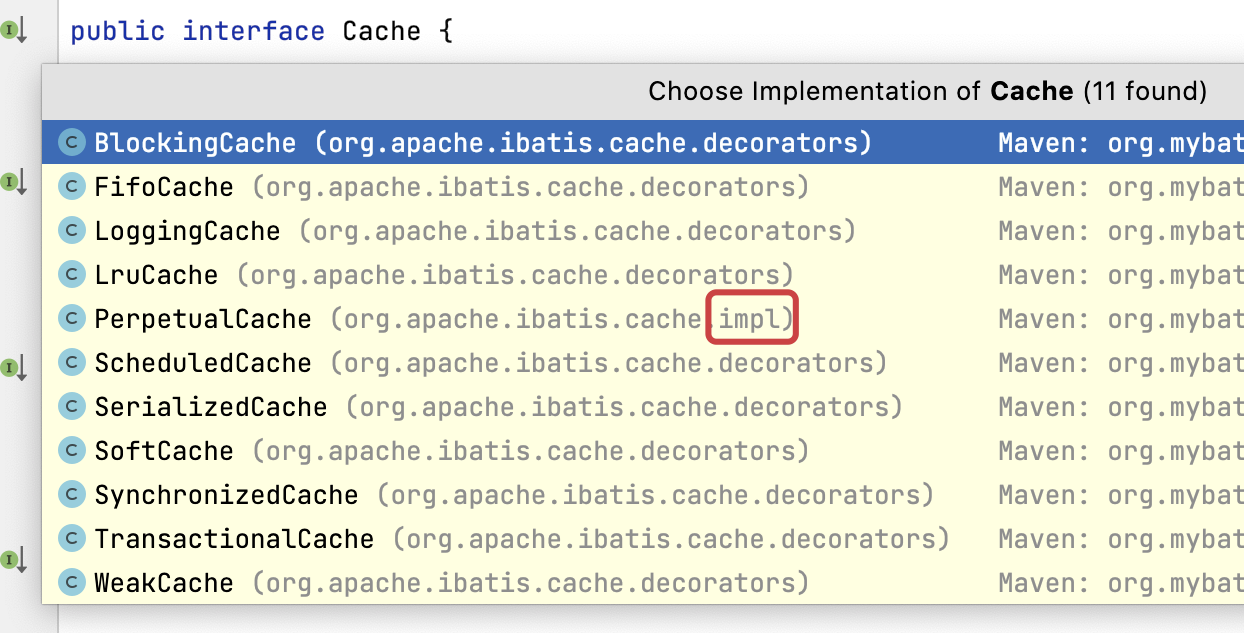

所有装饰器都在 `org.apache.ibatis.cache.decorators` 包下，唯独 `PerpetualCache` 在`org.apache.ibatis.cache.impl` 包下：

![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-08lOQ15b0sr7ZELufJ.png)

`PerpetualCache` 中不包含 `delegate` 属性表示装饰器，说明它将作为最基础的实现类被其他装饰器装饰，而其他装饰器中均含有 `delegate` 属性来装饰其他实现。

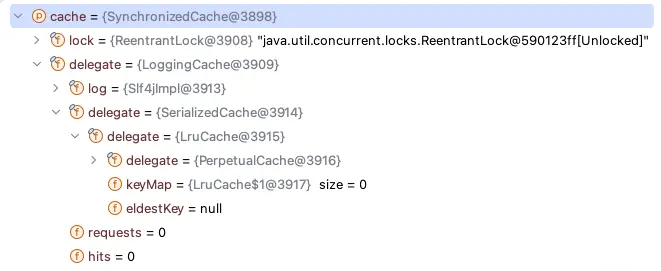

默认创建的二级缓存类型如下：

![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-11qP0HiJ90mHfOaSz.png)

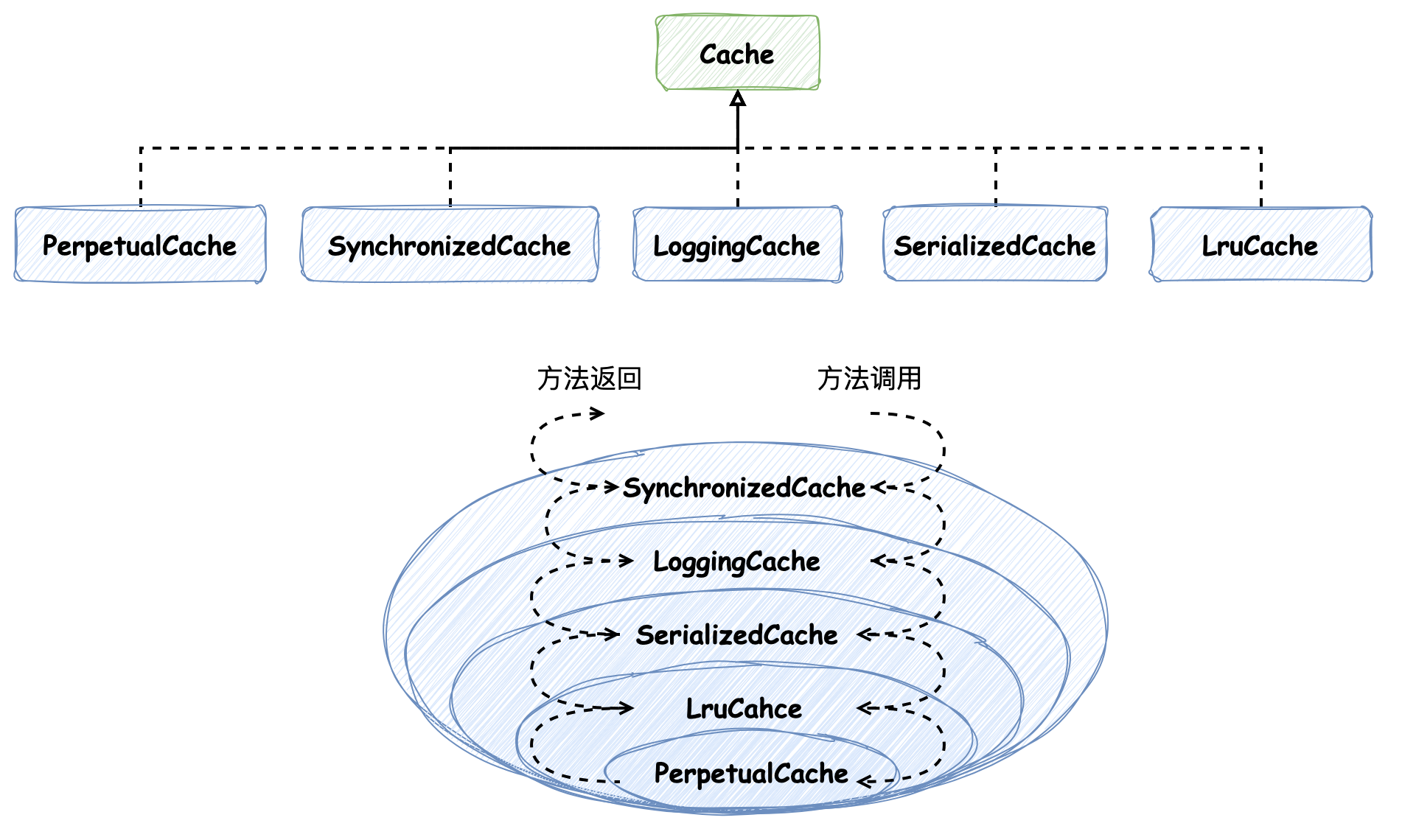

类关系图如下：

![装饰器模式.drawio.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-15-15-12V9lxVNeebXMbY8T.png)

#### query 方法对二级缓存的应用

`org.apache.ibatis.executor.CachingExecutor#query` 方法使用了二级缓存，如下代码所示：

```java
public class CachingExecutor implements Executor {

// 事务缓存管理器
  private final TransactionalCacheManager tcm = new TransactionalCacheManager();

  @Override
  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
      throws SQLException {
    // 先获取二级缓存，该对象便是上文中创建的被装饰器装饰的 PerpetualCache
    Cache cache = ms.getCache();
    if (cache != null) {
      // 判断是否需要清除缓存
      flushCacheIfRequired(ms);
      if (ms.isUseCache() && resultHandler == null) {
        ensureNoOutParams(ms, boundSql);
        // 从二级缓存中取
        @SuppressWarnings("unchecked")
        List<E> list = (List<E>) tcm.getObject(cache, key);
        if (list == null) {
          // 没取到二级缓存，尝试取一级缓存或去数据库查询
          list = delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
          // “添加二级缓存”
          tcm.putObject(cache, key, list); // issue #578 and #116
        }
        return list;
      }
    }

    // 没有二级缓存的话，执行的是我们在一级缓存中介绍的方法，要么取一级缓存，否则去数据库查
    return delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
  }

  // ...
}
```

上述逻辑比较清晰，我们在上文中提到过，只有 **事务提交的时候才会将二级缓存保存**，但是其中有 `tcm.putObject(cache, key, list);` 逻辑，似乎在这里保存了二级缓存，而此时事务还未提交，这便需要我们一探究竟。它会执行到 `TransactionalCacheManager#putObject` 方法：

```java
public class TransactionalCacheManager {

private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<>();

    public void putObject(Cache cache, CacheKey key, Object value) {
        getTransactionalCache(cache).putObject(key, value);
    }

    private TransactionalCache getTransactionalCache(Cache cache) {
        return MapUtil.computeIfAbsent(transactionalCaches, cache, TransactionalCache::new);
    }
}
```

`TransactionalCacheManager` 事务缓存管理器会创建并管理 `TransactionalCache` 对象，`TransactionalCache` 同样是 `Cache` 装饰器，它将装饰在 `SynchronizedCache` 上：

```java
public class TransactionalCache implements Cache {

// 被装饰对象，默认是 SynchronizedCache
    private final Cache delegate;
    // 该元素将保存在事务 commit 时被保存的键值对缓存
    private final Map<Object, Object> entriesToAddOnCommit;

@Override
    public void putObject(Object key, Object object) {
        entriesToAddOnCommit.put(key, object);
    }

    // ...
}
```

`putObject` 执行时便是向 `entriesToAddOnCommit` 添加元素，记录二级缓存键值对，并没有真正添加到二级缓存 `PerpetualCache` 对象中。此外，`entriesToAddOnCommit` 的命名，也暗示了在事务提交时缓存才会被保存。那么接下来，便需要看一下事务提交逻辑。

在上文测试二级缓存的代码中，有 `sqlSession1.commit();` 逻辑。在事务提交时，它会走到 `CachingExecutor#commit` 方法，其中会调用到 `TransactionalCacheManager#commit` 方法，如下：

```java
public class CachingExecutor implements Executor {
    // ...

    private final TransactionalCacheManager tcm = new TransactionalCacheManager();

@Override
    public void commit(boolean required) throws SQLException {
        // ...
        tcm.commit();
    }

}
```

在该方法中，会遍历所有的事务缓存 `TransactionalCache`，并逐一调用它们的 `commit` 方法，

```java
public class TransactionalCacheManager {

private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<>();

    public void commit() {
        for (TransactionalCache txCache : transactionalCaches.values()) {
            txCache.commit();
        }
    }

    // ...
```

`commit` 方法会调用 `delegate.commit` 方法，而 `delegate` 为被装饰对象，最后便会将二级缓存记录：

```java
public class TransactionalCache implements Cache {

private final Map<Object, Object> entriesToAddOnCommit;

public void commit() {
        if (clearOnCommit) {
            delegate.clear();
        }
        flushPendingEntries();
        reset();
    }

private void flushPendingEntries() {
        // 事务提交，将 entriesToAddOnCommit 中所有待添加的二级缓存添加
        for (Map.Entry<Object, Object> entry : entriesToAddOnCommit.entrySet()) {
            delegate.putObject(entry.getKey(), entry.getValue());
        }
        for (Object entry : entriesMissedInCache) {
            if (!entriesToAddOnCommit.containsKey(entry)) {
                delegate.putObject(entry, null);
            }
        }
    }

private void reset() {
        clearOnCommit = false;
        entriesToAddOnCommit.clear();
        entriesMissedInCache.clear();
    }

    // ...
}
```

#### 缓存失效

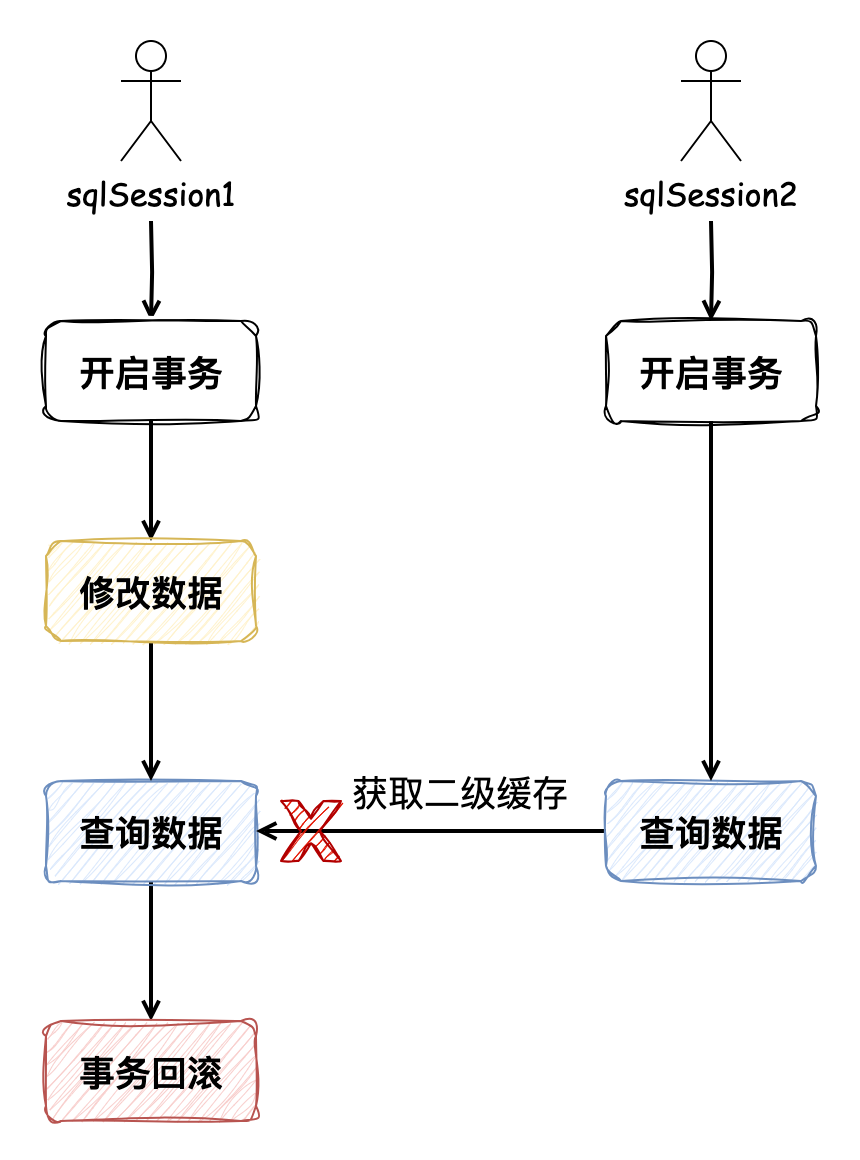

事务回滚是不是会使本次事务中相关的二级缓存失效呢？

```java
public class TransactionalCache implements Cache {

public void rollback() {
        unlockMissedEntries();
        reset();
    }

private void reset() {
        clearOnCommit = false;
        entriesToAddOnCommit.clear();
        entriesMissedInCache.clear();
    }

private void unlockMissedEntries() {
        for (Object entry : entriesMissedInCache) {
            try {
                delegate.removeObject(entry);
            } catch (Exception e) {
                log.warn("Unexpected exception while notifying a rollback to the cache adapter. "
                        + "Consider upgrading your cache adapter to the latest version. Cause: " + e);
            }
        }
    }
    // ...
}
```

的确如此，它会将未被缓存的元素清除 `reset()`，也会把在本次事务中操作过的数据在二级缓存中移除 `unlockMissedEntries()`。

那数据发生新增、修改或删除呢？同样会清除缓存

```java
public class CachingExecutor implements Executor {

@Override
    public int update(MappedStatement ms, Object parameterObject) throws SQLException {
        flushCacheIfRequired(ms);
        return delegate.update(ms, parameterObject);
    }

private void flushCacheIfRequired(MappedStatement ms) {
        Cache cache = ms.getCache();
        // 默认 flushCacheRequired 为 true
        if (cache != null && ms.isFlushCacheRequired()) {
            tcm.clear(cache);
        }
    }

```

它将调用 `TransactionalCache#clear` 方法，将待生效的 `entriesToAddOnCommit` 二级缓存清除，并标记 `clearOnCommit` 为 true，在事务提交时，二级缓存会执行清除缓存的 `clear` 方法：

```java

@Override
    public void clear() {
        clearOnCommit = true;
        entriesToAddOnCommit.clear();
    }

public void commit() {
        if (clearOnCommit) {
            delegate.clear();
        }
        flushPendingEntries();
        reset();
    }
```

#### 缓存生效范围

到这里，我们已经基本弄清楚二级缓存生效的原理了，那么接下来我们需要解释“为什么二级缓存是 Mapper 级别的？”其实也非常简单，看如下代码：

```java
public class CachingExecutor implements Executor {

  @Override
  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
      throws SQLException {
    // 先获取二级缓存，该对象便是上文中创建的被装饰器装饰的 PerpetualCache
    Cache cache = ms.getCache();
    // ...
  }
    // ...
}
```

在执行查询时，二级缓存 `Cache` 是在 `MappedStatement` 中获取的，Mapper 中每个 SQL 声明都对应唯一的 `MappedStatement`，当同一条 SQL 被执行时，它们都会去取同样的缓存，所以可以说它是 Mapper 级别的，说成 `MappedStatement` 级别更准确，二级缓存支持多个 `SqlSession` 共享。

#### 为什么要在事务提交后才生效？

在这里我们讨论一个问题：**为什么二级要在事务提交后才能生效呢**？

因为二级缓存可以在不同的 `SqlSession` 间生效，画个图你就明白了：

![二级缓存生效时机.drawio.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2024-12-17-10-51WgDpXcbeasBL51p10.png)

如果 **SqlSession1先修改了数据**，**再查询数据**，如果二级缓存在事务未提交时就生效，那么 SqlSession2 调用同样的查询时便会从 **二级缓存中获取数据**，但是此时 **SqlSession1回滚了事务**，那么此时就会导致 SqlSession2 从二级缓存获取的数据 **变成脏数据**，这就是为什么二级缓存要在事务提交后才能生效的原因。

### 3. 为什么要扩展二级缓存？

MyBatis 中设计一级缓存和二级缓存的目的是为了提高数据库访问的效率，但它们的作用范围和使用场景有所不同，各自有其特定的用途和优势。

**一级缓存** 默认开启，是基于 `SqlSession` 的，也就是说，它的作用范围仅限于一次数据库会话，所以当会话关闭后，缓存就会被清除。这意味着不同会话之间无法共享缓存数据。而 **二级缓存** 是基于 Mapper 级别的，需要显式配置开启，可以在多个 `SqlSession` 之间共享。当然也由于二级缓存的作用范围更广，因此需要更复杂的缓存失效策略和数据一致性管理，以避免数据不一致的问题。二级缓存的引入是为了在更大范围内（多个会话之间）提高数据访问的效率，特别是在读多写少的应用场景。

### 4. 总结

*   二级缓存本质上是 `HashMap`，在 `PerpetualCache` 实现类中
*   二级缓存是 Mapper 级别的，可以在不同 `SqlSession` 间共享
*   特殊的 readOnly 标签，默认为 false，表示二级缓存中是被深拷贝的对象
*   二级缓存需要在事务提交后才能生效
*   执行 Insert、Delete、Update 语句会使 **当前 Mapper 下的二级缓存失效**
