# ChatGPT+Mermaid语言实现技术概念可视化

本文旨在介绍如何使用ChatGPT和Mermaid语言生成流程图的技术。在现代软件开发中，流程图是一种重要的工具，用于可视化和呈现各种流程和结构。结合ChatGPT的自然语言处理能力和Mermaid的简单语法，可以轻松地将文本描述转化为图形表示，使技术文档更具可读性和易懂性。

在软件开发中，我们经常遇到需要描述复杂流程和系统架构的情况。传统的手绘图形和图表工具可能需要花费大量时间和精力，而使用ChatGPT和Mermaid语言可以快速生成流程图，节省了时间和精力。

我们将介绍如何使用ChatGPT和Mermaid语言来解决这个问题。通过将文本描述转化为Mermaid语言的图形表示，我们可以简化文档的编写过程，并提高文档的可读性和易懂性。
## Mermaid语言介绍
Mermaid是一种用于创建流程图、时序图、甘特图和其他各种图表的开源工具。它使用简单的文本描述语言，将图表定义为纯文本，并自动生成相应的图形表示。

Mermaid的语法简洁易懂，使用者只需编写简单的文本描述即可生成图表。

这里是Mermaid官方提供的[技术文档](https://mermaid.js.org/intro/)

## 解决方案
ChatGPT和Mermaid语言结合使用可以实现将文本描述转化为流程图的功能。具体步骤如下：

使用ChatGPT模型解析文本描述：将需要转化为流程图的文本描述输入ChatGPT模型中，获取模型生成的对应的Mermaid语言代码。

使用Mermaid语言生成流程图：将ChatGPT生成的Mermaid代码嵌入到Markdown文档中，并使用Mermaid的渲染引擎将其转化为图形表示。
## 技术样例

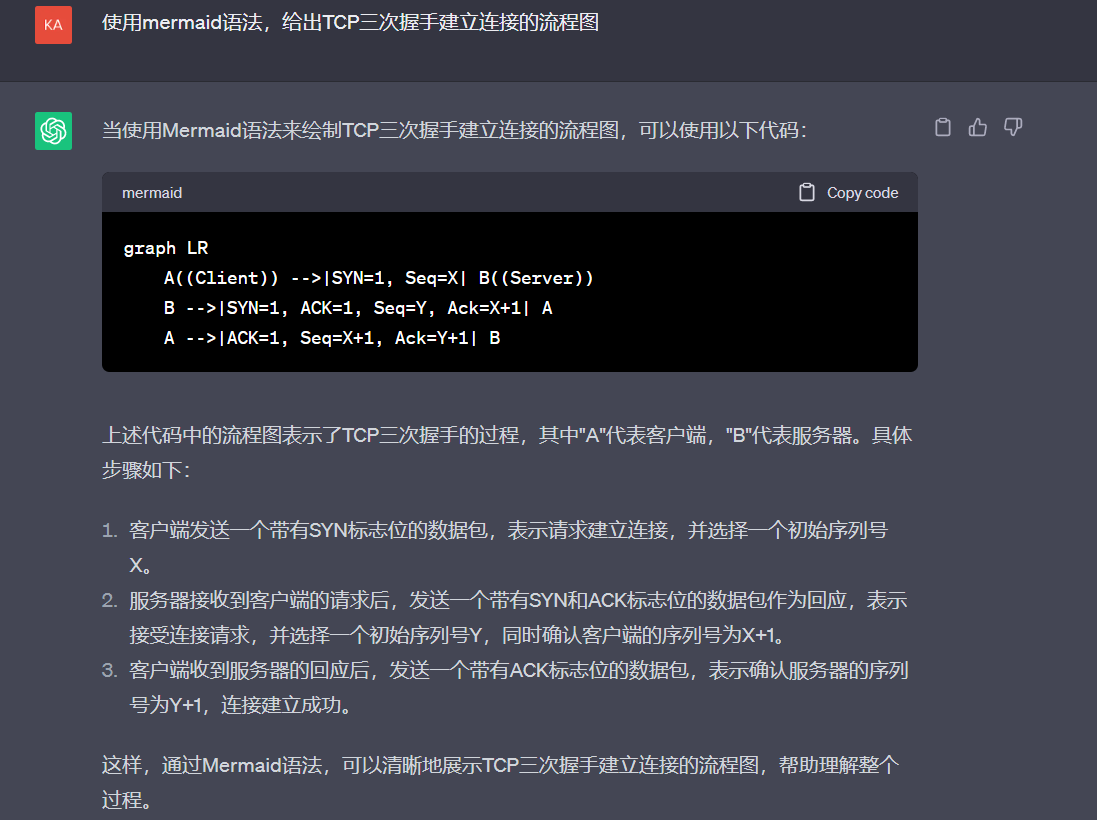

以TCP协议的连接方式为例，首先向GPT提问：
![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2023-05-24-17-26AC26f0KNiBxSQBci.png)

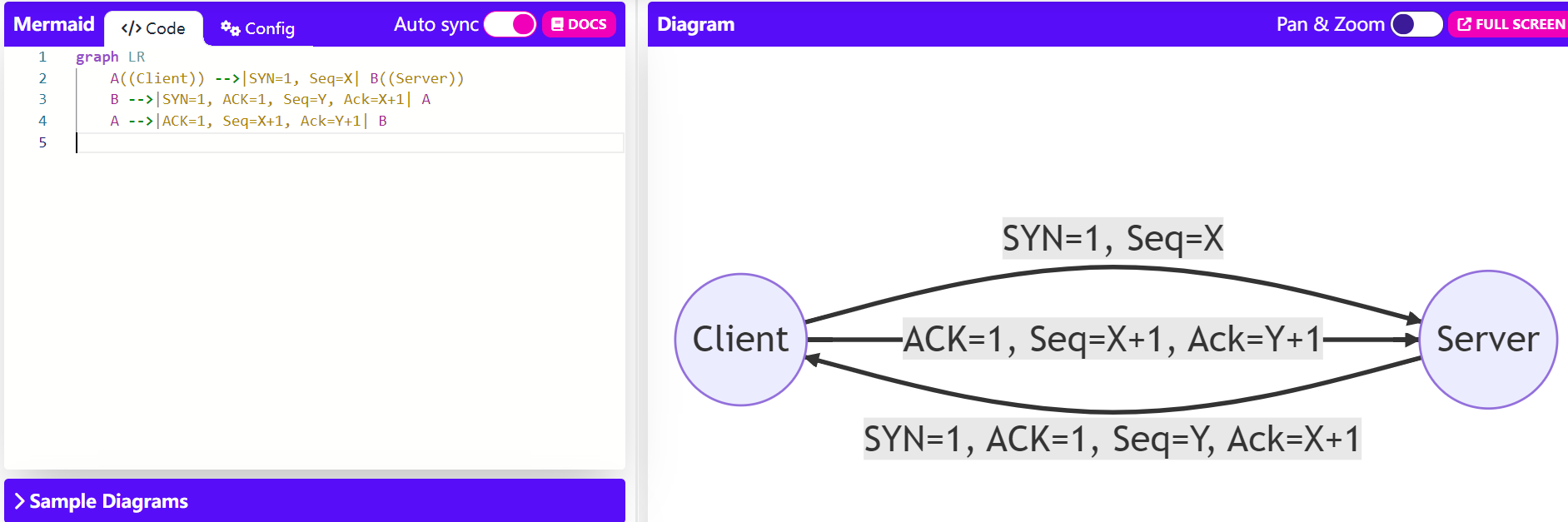

将代码粘贴到Mermaid Live Editor中，得到的效果图如下：
![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2023-05-24-17-27e558vYxQeqO5hpmm.png)

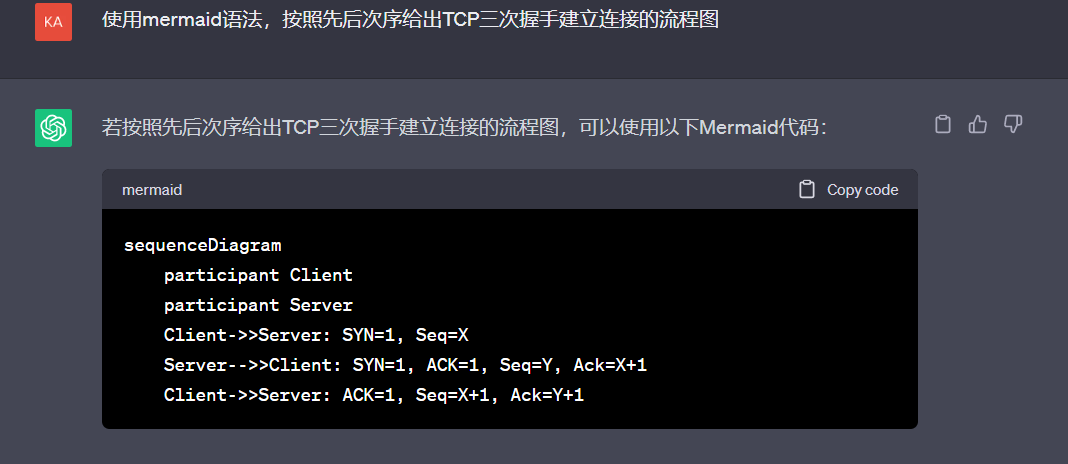

显然，这次尝试不能很好的体现出握手过程的时序特点，调整问题，重新给出流程：
![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2023-05-24-17-29taW8P235HlcNSbf.png)

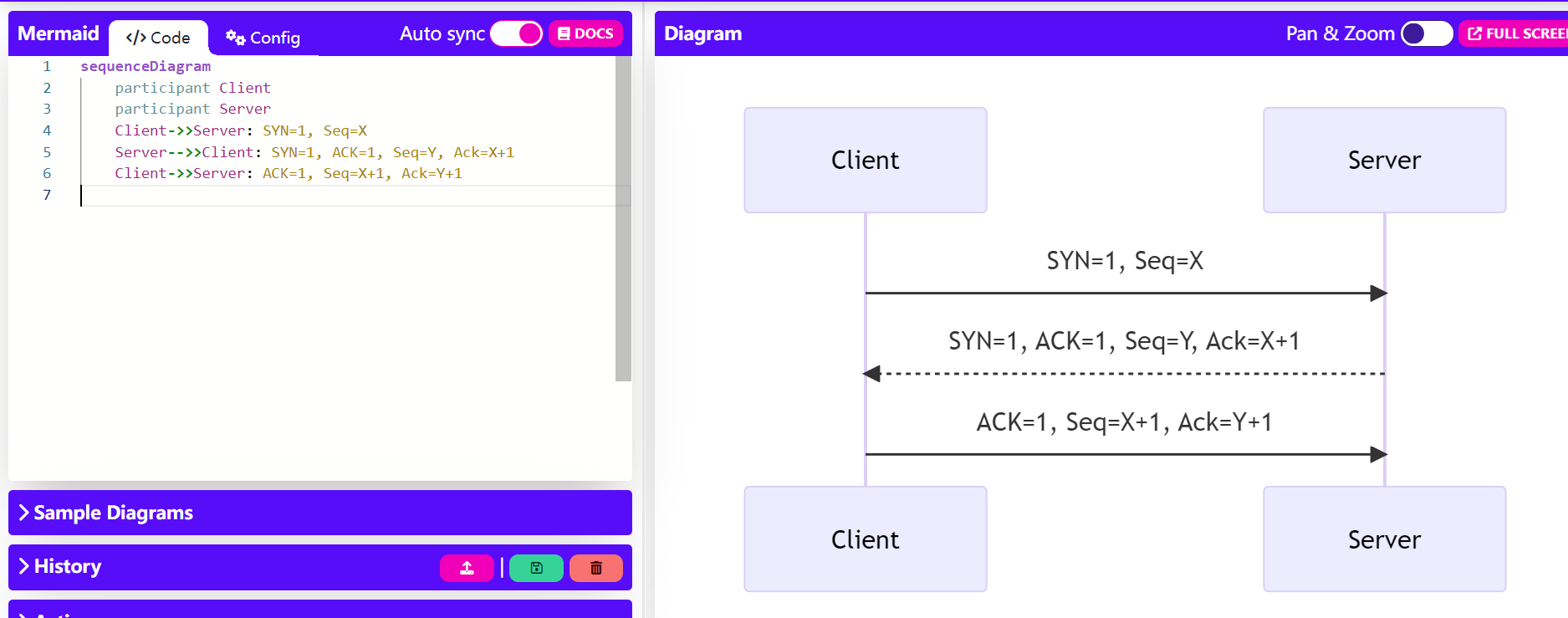

继续使用Live Editor，得到的流程图如下：
![image.png](https://s3.cn-north-1.jdcloud-oss.com/shendengbucket1/2023-05-24-17-30O7q24EX18bt6XF306u.png)
可见，调整后的图片更加符合实际情况。
## 多重方案对比
在生成流程图的过程中，除了ChatGPT+Mermaid语言的方案外，还有其他可选方案，如手动绘制图形、使用专业图表软件等。下面是对比这些方案的优缺点：

手动绘制图形：需要耗费大量时间和精力，容易出现错误，并且难以修改和更新。

使用专业图表软件：虽然提供了丰富的功能和样式，但学习曲线较陡峭，操作复杂，并且需要额外的软件安装。

综合考虑，ChatGPT+Mermaid语言方案简单易用，生成的流程图效果优秀，是一种高效的解决方案。
