GeoMesa-HBase原理篇——写入过程

  • 京东城市JUST团队
  • 2021-01-22
  • IP归属：未知
  • 27280浏览

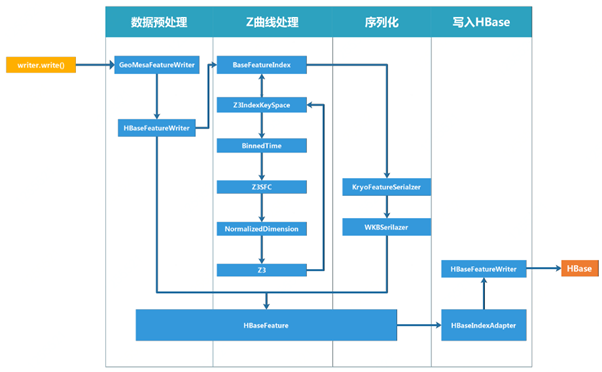

1. 基本流程

建立索引（在此处的索引是动词，指在写入操作中，将数据进行解构并组织，使其能够更快地进行查询）、插入feature都是写操作。基于Hbase进行写单个feature的流程如下图所示（由于GeoMesa最具特色的是其基于Z曲线的三维时空索引，因此在此处以Z3索引为例进行展示）：

以下是写入单个feature的流程：

  1. 客户端向GeoMesa发送写请求
  2. GeoMesa对传来的feature进行数据的预处理，主要包括featureID的处理、epoch的封装等等，将feature数据和SimpleFeatureType数据封装成为能够进行下一步操作的数据类型。
  3. GeoMesa中的索引机制会根据feature中的数据判断建立的索引类型，然后利用sfcurve中的相关方法，将时间、空间数据格式化，并整合成为一个序列。
  4. GeoMesa会利用Kryo序列化机制，将第三步产生的序列进行序列化，转换成为适合Hbase存储的格式。
  5. 最后利用缓存修改器中的put方法，调用Hbase API，将之前处理好的数据写入到Hbase当中。

2. 数据预处理

2.1 分析feature中的id

在调用write方法后，首先会进入org.locationtech.geomesa.index.geotools.GeoMesaFeatureWriter类中，调用write方法。

  1. override def write(): Unit = {
  2.       if (currentFeature == null) {
  3.         throw new IllegalStateException("next() must be called before write()")
  4.       }
  5.       writeFeature(currentFeature)
  6.       currentFeature = null
  7.     }

更进一步，geomesa会调用writeFeature方法，完成写入操作的具体实现就是利用此方法来实现的。

  1. protected def writeFeature(feature: SimpleFeature): Unit = {
  2.     //查看是否有一个指定id，如果没有，系统会生成一个id
  3.     val featureWithFid = GeoMesaFeatureWriter.featureWithFid(sft, feature)
  4.     val wrapped = wrapFeature(featureWithFid)
  5.
  6.     val converted = try {
  7.       writers(featureWithFid).map { case (mutator, convert) => (mutator, convert(wrapped)) }
  8.     } catch {
  9.       case NonFatal(e) =>
  10.         val attributes = s"${featureWithFid.getID}:${featureWithFid.getAttributes.asScala.mkString("|")}"
  11.         throw new IllegalArgumentException(s"Error indexing feature '$attributes'", e)
  12.     }
  13.     converted.foreach { case (mutator, writes) => executeWrite(mutator, writes) }
  14.     statUpdater.add(featureWithFid)
  15.   }

由于用户在创建feature时，有可能设定了id，也可能没有设定id，因此在开始，geoemesa需要对feature进行判断，如果有设定id，就使用用户指定的id，如果没有，就使用uuid随机生成一个id。

具体实现是在featureWithFid方法当中。首先，系统会对feature进行判断，也就是Hint.PROVIED_FID，如果为true，就使用此fid，如果没有，就利用idGenerator进行生成id的操作。

  1. def featureWithFid(sft: SimpleFeatureType, feature: SimpleFeature): SimpleFeature = {
  2.     if (feature.getUserData.containsKey(Hints.PROVIDED_FID)) {
  3.       withFid(sft, feature, feature.getUserData.get(Hints.PROVIDED_FID).toString)
  4.     } else if (feature.getUserData.containsKey(Hints.USE_PROVIDED_FID) &&
  5.         feature.getUserData.get(Hints.USE_PROVIDED_FID).asInstanceOf[Boolean]) {
  6.       feature
  7.     } else {
  8.       withFid(sft, feature, idGenerator.createId(sft, feature))
  9.     }
  10.   }

2.2 Feature格式的转换

由于原生的SimpleFeature当中并没有包含Hbase相关的一些属性，不利于SimpleFeature最终插入到Hbase表当中，因此在这一步，GeoMesa将SimpleFeature对象转换为HbaseFeature对象。

这个过程是在org.locationtech.geomesa.hbase.data.HBaseFeatureWriter类当中进行的。具体实现方法是wrapFeature方法。

override protected def wrapFeature(feature: SimpleFeature): HBaseFeature = wrapper(feature)

接下来调用org.locationtech.geomesa.hbase.data.HBaseFeature类当中的wrapper方法。

  1. def wrapper(sft: SimpleFeatureType): (SimpleFeature) => HBaseFeature = {
  2.     val serializers = HBaseColumnGroups.serializers(sft)
  3.     val idSerializer = GeoMesaFeatureIndex.idToBytes(sft)
  4.     (feature) => new HBaseFeature(feature, serializers, idSerializer)
  5.   }

从这个方法中可以看出，在转换Feature格式的过程当中，新的HbaseFeature当中又封装了一些序列化的对象。IdSerializer在此时是空的对象，而serializers对象已经被赋值了，是KyroFeatureSerializer中的内部类MutableActiveSerializer的一个实例。可以看出，在进行数据序列化的过程当中，GeoMesa-Hbase使用的是Kyro序列化机制。

2.3 确定分片

在进行格式转化之后，回到GeoMesaFeatureWriter类的writeFeature方法当中进行封装。

writers(featureWithFid).map { case (mutator, convert) => (mutator, convert(wrapped)) }

但是这个时候的数据虽然可以进行序列化、也能够调用Hbase的API插入到Hbase当中，但是由于时空数据往往会分布不均匀，可能会产生严重的数据倾斜问题，所以这是需要将数据进行分片存储。这个方法是在org.locationtech.geomesa.index.index.BaseFeatureIndex的writer方法当中实现的。

  1. override def writer(sft: SimpleFeatureType, ds: DS): F => Seq[W] = {
  2.     val sharing = sft.getTableSharingBytes
  3.     val shards = shardStrategy(sft)
  4.     val toIndexKey = keySpace.toIndexKeyBytes(sft)
  5.     mutator(sharing, shards, toIndexKey, createInsert)
  6.   }

在这个方法当中看到有四个参数，其中比较重要的是shards和toIndexKey，shards是负责分片存储策略实现的，toIndexKey是负责建立索引的参数。

在进一步的方法调用中，GeoMesa会判断id是用户指定的还是系统自动生成的uuid，如果是用户指定的，就会调用StringToBytes方法，将用户指定的id当成一个字符串来进行hash运算。如果是系统生成的uuid，GeoMesa就会调用uuidToBytes方法，将uuid直接进行hash运算。

在执行完上述操作后，geomesa就开始调用toIndexKey来进行索引的建立工作了。

3. Z曲线处理

3.1 获取Z曲线的value值

在GeoMesa将feature存入到Hbase的过程当中，GeoMesa会生成相应的索引值，而这个过程是通过调用org.locationtech.geomesa.index.index.z3.Z3IndexKeySpace中的toIndexKeyBytes方法实现的。

  1. override def toIndexKeyBytes(sft: SimpleFeatureType, lenient: Boolean): ToIndexKeyBytes = {
  2.     val z3 = sfc(sft.getZ3Interval)
  3.     val geomIndex = sft.indexOf(sft.getGeometryDescriptor.getLocalName)
  4.     val dtgIndex = sft.getDtgIndex.getOrElse(throw new IllegalStateException("Z3 index requires a valid date"))
  5.     val timeToIndex = BinnedTime.timeToBinnedTime(sft.getZ3Interval)
  6.
  7.     getZValueBytes(z3, geomIndex, dtgIndex, timeToIndex, lenient)
  8.   }

而在其进一步调用的getZValueBytes方法当中，可以看到这个索引值具体是如何封装的。

  1. private def getZValueBytes(z3: Z3SFC,
  2.                              geomIndex: Int,
  3.                              dtgIndex: Int,
  4.                              timeToIndex: TimeToBinnedTime,
  5.                              lenient: Boolean)
  6.                             (prefix: Seq[Array[Byte]],
  7.                              feature: SimpleFeature,
  8.                              suffix: Array[Byte]): Seq[Array[Byte]] = {
  9.     val geom = feature.getAttribute(geomIndex).asInstanceOf[Point]
  10.     if (geom == null) {
  11.       throw new IllegalArgumentException(s"Null geometry in feature ${feature.getID}")
  12.     }
  13.     val dtg = feature.getAttribute(dtgIndex).asInstanceOf[Date]
  14.     val time = if (dtg == null) { 0 } else { dtg.getTime }
  15.     val BinnedTime(b, t) = timeToIndex(time)
  16.     val z = try { z3.index(geom.getX, geom.getY, t, lenient).z } catch {
  17.       case NonFatal(e) => throw new IllegalArgumentException(s"Invalid z value from geometry/time: $geom,$dtg", e)
  18.     }
  19.
  20.     // 创建字节数组，用来封装索引信息
  21.     val bytes = Array.ofDim[Byte](prefix.map(_.length).sum + 10 + suffix.length)
  22.     var i = 0
  23.     prefix.foreach { p => System.arraycopy(p, 0, bytes, i, p.length); i += p.length }
  24.     ByteArrays.writeShort(b, bytes, i)
  25.     ByteArrays.writeLong(z, bytes, i + 2)
  26.     System.arraycopy(suffix, 0, bytes, i + 10, suffix.length)
  27.     Seq(bytes)
  28.   }

在方法的前半段，从第9行到第17行，该方法实现了如下功能：首先将地理信息提取出来，转换为本身的Point对象，并且判断是否有地理信息，之后会将时间信息提取出来，调用相关的方法进一步建立索引。

3.2 将时间信息利用Binned机制进行转换

由于时间是无限的，因此为了适应GeoHash二分编码的规则，与经纬度信息形成八叉树的索引结构，GeoMesa内置了Binned机制，将时间以公元1970年1月1日零时零分为起始，按照天、周（默认）、月、年四种区间，形成相对有限的chunk进行计量，以利于后期的二分操作。

但是因为索引长度是有限的，因此这个方式会有一些局限性，主要体现在表示的时间长度比较有限。如果以天为单位，偏移量的单位就是毫秒，最大表示的时间为公元2059年9月18日；如果以周为单位，这个也是GeoMesa默认的一种设置，偏移量的单位就是秒，最大表示的时间为公元2598年1月4日；如果以月为单位，偏移量的单位也是秒，最大表示的时间为公元4700年8月31日；如果以年为单位，偏移量的单位就是分钟，最大表示的时间为公元34737年12月31日。

一般情况下，由于项目生命周期和时间粒度的权衡下，以周为时间周期进行计算是比较合理的，因此现在的GeoMesa默认的设置同样是这样的。

这个过程具体是由org.locationtech.geomesa.curve.BinnedTime类承担的，而具体到现在写入数据的过程，主要是调用timeToBinnedTime方法来实现的。

  1. def timeToBinnedTime(period: TimePeriod): TimeToBinnedTime = {
  2.     period match {
  3.       case TimePeriod.Day   => toDayAndMillis
  4.       case TimePeriod.Week  => toWeekAndSeconds
  5.       case TimePeriod.Month => toMonthAndSeconds
  6.       case TimePeriod.Year  => toYearAndMinutes
  7.     }
  8.   }

更进一步的调用，可以点开toWeekAndSeconds方法进行查看。

3.3 建立时空索引

这一步是GeoMesa建立时空索引的核心部分，在执行这一步之前，用户需要将经纬度、时间的参数都准备好，经纬度的信息都是Double类型的数据，时间的信息需要转换成为Long类型的数据，然后进入org.locationtech.geomesa.curve.Z3SFC类中，执行index方法。

  1. override def index(x: Double, y: Double, t: Long, lenient: Boolean = false): Z3 = {
  2.     try {
  3.       require(x >= lon.min && x <= lon.max && y >= lat.min && y <= lat.max && t >= time.min && t <= time.max,
  4.         s"Value(s) out of bounds ([${lon.min},${lon.max}], [${lat.min},${lat.max}], [${time.min},${time.max}]): $x, $y, $t")
  5.       Z3(lon.normalize(x), lat.normalize(y), time.normalize(t))
  6.     } catch {
  7.       case _: IllegalArgumentException if lenient => lenientIndex(x, y, t)
  8.     }
  9.   }

在上述源码的第4行，可以看到，经度、维度和时间的数据都调用了normalize方法。这是对这些数据进行格式化处理。

在此之后，对于经过格式化的数据，GeoMesa利用org.locationtech.sfcurve.zorder.Z3类对这些数据进行了再次的封装。

  1. def apply(x: Int, y:  Int, z: Int): Z3 = {
  2.     new Z3(split(x) | split(y) << 1 | split(z) << 2)
  3.   }

其中，会调用一些切分、编码、解码的方法，在此不赘述。

4. 数据序列化

在前述的Z3IndexKeySpace类中的getZValueBytes方法的后半段（第20行到第28行），主要实现了前面处理数据的序列化操作。

  1. private def getZValueBytes(z3: Z3SFC,
  2.                              geomIndex: Int,
  3.                              dtgIndex: Int,
  4.                              timeToIndex: TimeToBinnedTime,
  5.                              lenient: Boolean)
  6.                             (prefix: Seq[Array[Byte]],
  7.                              feature: SimpleFeature,
  8.                              suffix: Array[Byte]): Seq[Array[Byte]] = {
  9.     ...
  10.
  11.     // 创建字节数组，用来封装索引信息
  12.     val bytes = Array.ofDim[Byte](prefix.map(_.length).sum + 10 + suffix.length)
  13.     var i = 0
  14.     prefix.foreach { p => System.arraycopy(p, 0, bytes, i, p.length); i += p.length }
  15.     ByteArrays.writeShort(b, bytes, i)
  16.     ByteArrays.writeLong(z, bytes, i + 2)
  17.     System.arraycopy(suffix, 0, bytes, i + 10, suffix.length)
  18.     Seq(bytes)
  19.   }

4.1 将数据封装成Long类型的数据

在上一步中，数据已经被整合成为符合Z3填充曲线规则的格式了，同时用Z3封装好了，接下来就是将这些数据解析成为一个long类型数据并进一步转化成为能够存入到Hbase当中的二进制序列。

实现这个功能的类是org.locationtech.geomesa.utils.index.ByteArrays类，而实现这个过程需要先后调用其中的writeShort方法和writeLong方法。如下：

WriteShort方法：

  1. def writeShort(short: Short, bytes: Array[Byte], offset: Int = 0): Unit = {
  2.     bytes(offset) = (short >> 8).asInstanceOf[Byte]
  3.     bytes(offset + 1) = short.asInstanceOf[Byte]
  4.   }

WriteLong方法：

  1. def writeLong(long: Long, bytes: Array[Byte], offset: Int = 0): Unit = {
  2.     bytes(offset    ) = ((long >> 56) & 0xff).asInstanceOf[Byte]
  3.     bytes(offset + 1) = ((long >> 48) & 0xff).asInstanceOf[Byte]
  4.     bytes(offset + 2) = ((long >> 40) & 0xff).asInstanceOf[Byte]
  5.     bytes(offset + 3) = ((long >> 32) & 0xff).asInstanceOf[Byte]
  6.     bytes(offset + 4) = ((long >> 24) & 0xff).asInstanceOf[Byte]
  7.     bytes(offset + 5) = ((long >> 16) & 0xff).asInstanceOf[Byte]
  8.     bytes(offset + 6) = ((long >> 8)  & 0xff).asInstanceOf[Byte]
  9.     bytes(offset + 7) =  (long        & 0xff).asInstanceOf[Byte]
  10.   }

4.2 利用mutator将key数据进行封装

上述数据都处理完成以后，mutator会将index、shards、feature等数据进行封装

  1. private def mutator(sharing: Array[Byte],
  2.                      shards: ShardStrategy,
  3.                       toIndexKey: (Seq[Array[Byte]], SimpleFeature, Array[Byte]) => Seq[Array[Byte]],
  4.                       operation: (Array[Byte], F) => W)
  5.                      (feature: F): Seq[W] = {
  6.     toIndexKey(Seq(sharing, shards(feature)), feature.feature, feature.idBytes).map(operation.apply(_, feature))
  7.   }

5. 写入HBase

Geomesa中利用HTable与Hbase进行交互，而封装数据的put对象存在于org.locationtech.geomesa.hbase.index.HBaseIndexAdapter类当中，通过调用createInsert方法，来实现这个过程，该方法返回一个Mutation对象，其中就封装了数据的一次写操作。

  1. override protected def createInsert(row: Array[Byte], feature: HBaseFeature): Mutation = {
  2.   val put = new Put(row)
  3.   feature.values.foreach(v => put.addImmutable(v.cf, v.cq, v.value))
  4.   feature.visibility.foreach(put.setCellVisibility)
  5.   put.setDurability(HBaseIndexAdapter.durability)
  6. }

5.1 插入之前的序列化操作

由于Hbase本身存储数据是以二进制的格式将数据进行存储的，最终将数据存储到HDFS当中的HFile当中，所以这个持久化的过程必然会涉及到数据的序列化的问题。而在这个过程当中，GeoMesa主要用了Kryo的序列化方式。

kryo是一个高性能的序列化/反序列化工具，由于其变长存储特性并使用了字节码生成机制，拥有较高的运行速度和较小的体积。当然，序列化的方式有多种多样，GeoMesa也提供了例如avro、prottobuffer等序列化机制，用户在进行开发的过程中，可以进行选择。

这个过程主要涉及到两个类，HbaseFeature类以及org.locationtech.geomesa.features.kryo.impl.KryoFeatureSerialization类。HbaseFeature类承担了数据封装和调用方法的作用，同样也是贯穿整个写操作的一个基础类。KryoFeatureSerialization类则是承担了数据序列化的基础性工作，具体实现序列化功能的是serialize方法：

  1. override def serialize(sf: SimpleFeature): Array[Byte] = {
  2.     val output = KryoFeatureSerialization.getOutput(null)
  3.     writeFeature(sf, output)
  4.     output.toBytes
  5.   }

5.2 将数据插入到HBase当中

经过比较复杂的底层转换，最终实现数据插入的是利用org.apache.hadoop.hbase.client.Put类当中的addImmutable方法。

  1. public Put addImmutable(byte [] family, byte [] qualifier, long ts, byte [] value) {
  2.     if (ts < 0) {
  3.       throw new IllegalArgumentException("Timestamp cannot be negative. ts=" + ts);
  4.     }
  5.     List<Cell> list = getCellList(family);
  6.     KeyValue kv = createPutKeyValue(family, qualifier, ts, value);
  7.     list.add(kv);
  8.     familyMap.put(family, list);
  9.     return this;
  10.  }
